背景

线缆电缆生产是大长度连续叠加组合生产方式，生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。这种生产方式，对生产水平要求较高，只有生产中的不合格情况越少，越能保证产品品质，也更能减少产品报废量。自动化带控制功能的单轴测径仪应用于线缆电缆的生产，让外径尺寸得到了保障。

测量

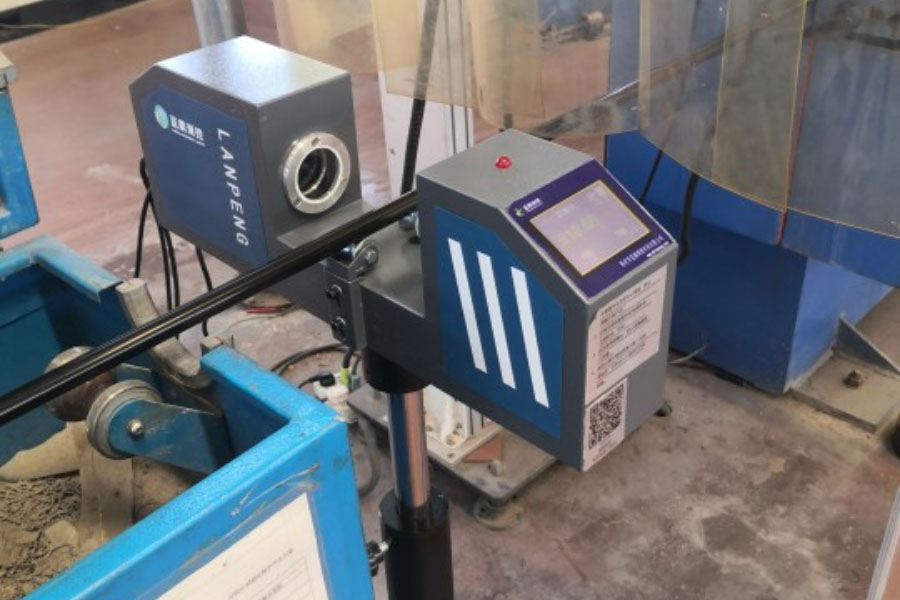

单轴测径仪采用光电检测原理，以非接触式的检测方式适应各种类型的线缆电缆的检测，熔融、柔软、高温状态下的轧材均可检测。

线缆电缆测径仪通过平行光束照射线缆电缆，系统实时采样处理，实时显示在线线缆电缆直径、偏差，并输出信号，通过控制调节挤出机或牵引机的速度大小来控制外径尺寸，对提高产品质量、产量，减少工人劳动强度具有重要意义，是线缆电缆生产线上理想的检测、控制仪器。该仪器也可用于导线、橡胶、塑料、棒材、低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、等生产线上直径的在线检测与控制。

仪器功能

显示线缆电缆的基础信息。

实时数字显示在线线缆电缆直径值。

仪器以500/2000Hz的频率在线测量线缆电缆直径。

实时反馈，实现工业现场闭环控制，保证产品外径尺寸达标的同时进一步减小线径波动。

根据设置的产品相关参数，实现产品测量值超差时声光报警。

测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。

可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。

技术指标

测量范围：0~70mm；

被测物直径：0.1～60.00mm（定制）；

测量精度：±0.015mm（定制）；

测量频率：500/2000Hz；

客户利益

一体型单轴测径仪，帮助实现全量程范围内的线缆电缆外径测量。得益于该一体化线缆电缆测径仪，操作人员除了可以获得稳定可靠的实时外径尺寸，还提升了产品品质。通过连接变频器或电子调速器，控制牵引机或挤出机的速度，实现了闭环控制。由于测径仪是在时时刻刻进行闭环控制，所以总体线径波动都在减少，不断的向标称值靠拢，从而提高品质。

结语

单轴测径仪是高精度的在线检测设备，截止到现今，各大中小企业都在纷纷使用，既解决了品质控制的麻烦，又能进一步提升品质。
