带钢分为窄带钢与宽带钢，可通过光电在线测宽仪进行宽度尺寸检测，窄带钢与宽带钢使用的测宽仪稍稍有所区别。

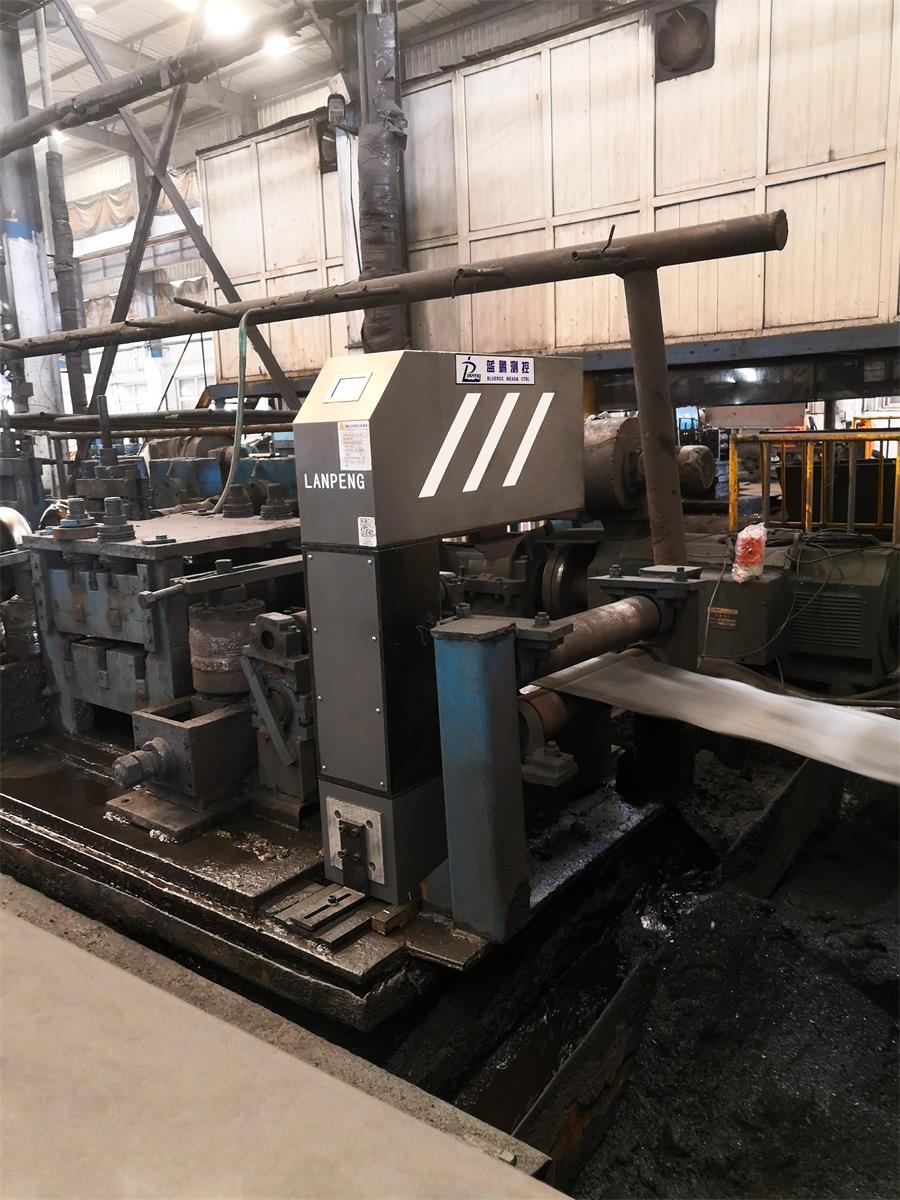

1、窄带钢测宽仪

窄带钢测宽仪是用于70mm内的宽度范围的窄带钢检测。

1.1、测量原理

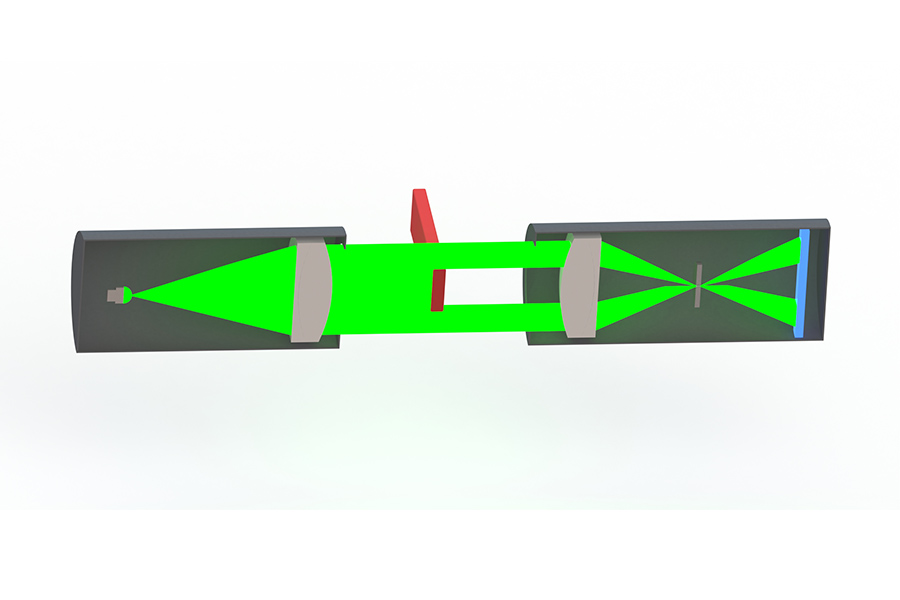

发射镜头内置一个点光源，点光源发出的光通过透镜系统（即镜片组）后形成准直平行光视场。准直平行光直接射向接收镜头，经过接收镜头内的透镜系统后聚焦，通过位于焦点位置的光阑小孔后在CCD芯片上成像。当视场中通过被测物时，被测物遮挡的部位将在CCD上出现一个边界清晰的阴影。该阴影尺寸通过处理计算，即可得到窄带钢的宽度尺寸。

1.2、扩展测量

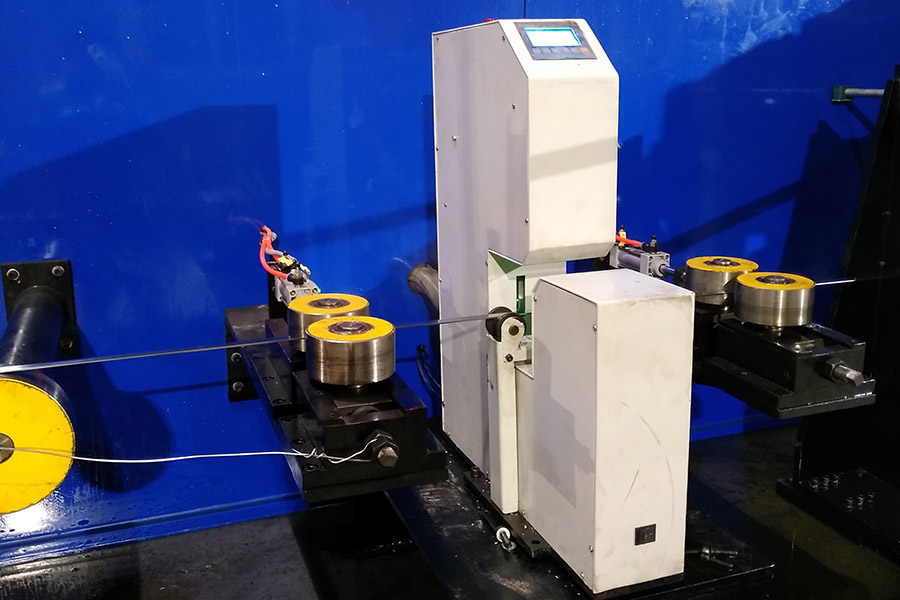

该测宽仪可安装双轴测头，双轴测头呈垂直布置，可同时检测宽度及厚度尺寸。多轴平行轴布置法，可同时检测多个切分的窄带钢。

1.3、技术参数

型号：KHG02-DG40/40（测宽测厚仪）；

测量范围：0-40mm（定制）；

被测物宽度：0.1-30mm（定制）；

测量精度：±0.03mm；

测量频率：2000Hz；

2、宽带钢测宽仪

宽带钢测宽仪能测量宽板材的宽度尺寸，并且可根据板材宽度调节测量范围。

2.1、测量原理

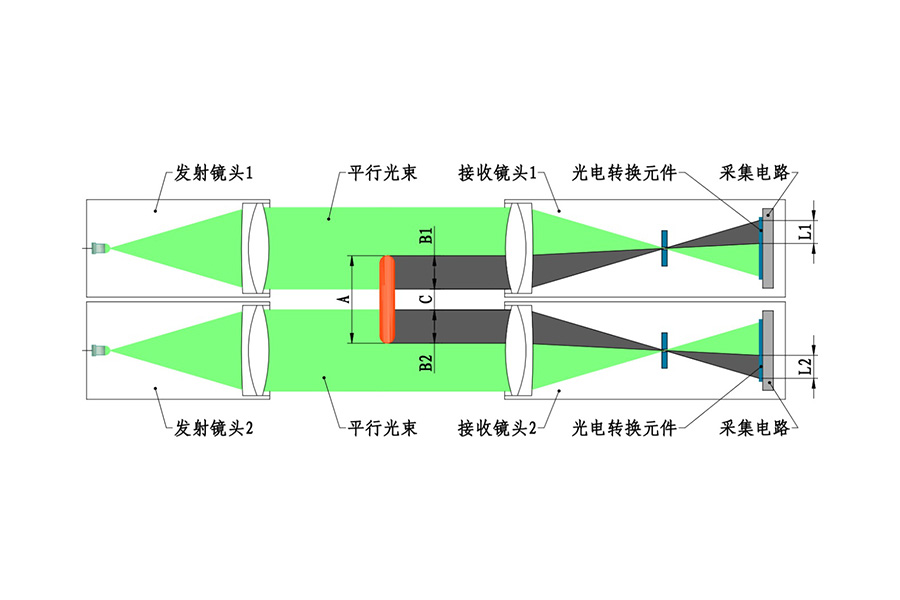

2个发射镜头内设置有LED点光源，点光源发出的光通过透镜变成平行光束分别射向2个接收镜头。通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像（注：一个发射镜头和一个接收镜头组成一组光电测头）。当被测物通过2束平行光构成的视场时，在光电转换元件的像上就会出现虚拟的阴影，设其宽度分别为L1、L2。经过对光电转换元件发出的电信号处理和计算可以得出L1、L2所对应的尺寸B1、B2，B1加B2再加上两个镜头之间的净间距C即可得出被测物的宽度尺寸A。

2.2、扩展测量

可配套安装激光测头进行厚度检测，配套安装机器视觉测长仪进行长度检测。

2.3、技术参数

产品型号：KG01-SY900-A；

测量范围：60-900；

被测板材宽度：100-850；

测量精度：±0.08；

测量频率：2000；

各种类型的测宽仪可满足不同类型的窄带钢宽度尺寸检测，并且可配套其他设备，完成各种尺寸的检测。
