在线直线度测量圆钢、钢管、线材等的直线度尺寸，安装在产线上进行在线检测，它可实现每米（定制）的直线度尺寸检测。

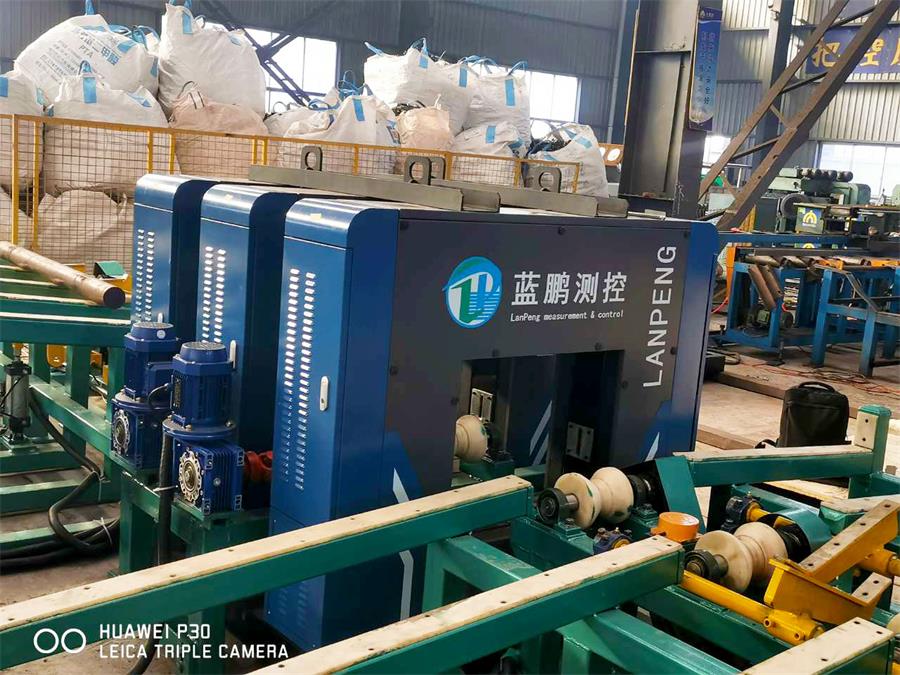

在线直线度测量仪以光电检测原理进行检测，实现非接触式的快速测量，以3台测量仪均匀分布，并且不同的测量仪起到了不同的作用，前后测量仪负责检测位置并拟合成一条在线，而中间那台测量仪测量的数据则是计算直线度尺寸的重要设备。

3台测量仪的间距可根据需要进行定制，从而实现不同距离需求的直线度检测。测量数据准确无损，可进行连续检测。

软件功能

（1）显示器显示内容：实时直线度误差值及最大直线度误差。

（2）产品参数设置：可设置产品规格、棒材标称直径、直线度公差等参数。

（3）系统参数设置：可设置刷新频率、通信端口等。

（4）报警设置：可设置报警的形式和阈值，测量值超差时声光报警。

（5）修正功能：误差过大时，放入标准直棒后校准可恢复精度。

（6）存储功能：每根钢材保留一个完整的测量记录，测量记录可随时导出。

（7）通信接口：TCP/IP协议，网线传输，测径仪至工控机。

技术参数

（1）可测棒材直径范围（mm）：50～140

（2）直线度测量精度（mm）：≤±0.5

（3）测量频率（Hz）：500

（4）环境温度要求（℃）：-20～50

（5）环境湿度要求（%RH）：85（不结露）

（6）测量仪的外形尺寸约（mm）：1240×1150×1660（L×W×H）

在线直线度测量仪的被测物直径范围与长度范围均是可以进行定制的，满足各种产线的检测需求。
