在线测量圆棒的直线度直线度测量仪不仅仅可以对一下细小棒材进行直线度测量，对大直径的棒材也可进行测量，同样是采用三台测径仪进行测量的方式，不同的是它结合使用了间距可调双测头技术，从而实现大型棒材的直线度检测。

三台测径仪均采用的是双镜筒测头测量。双镜筒测头是指由2套发射镜头和2套接收镜头组成的光电测量系统。

直线度测量仪工作时，大直径圆棒通过测量仪的测量区。3组测头同时测量圆棒的外径和测量截面边沿的位置，并根据各截面边沿的位置计算圆棒的直线度误差。当圆棒的外径或直线度超过设定的公差范围时，声光报警器自动声光报警，达到合格判定的目的。

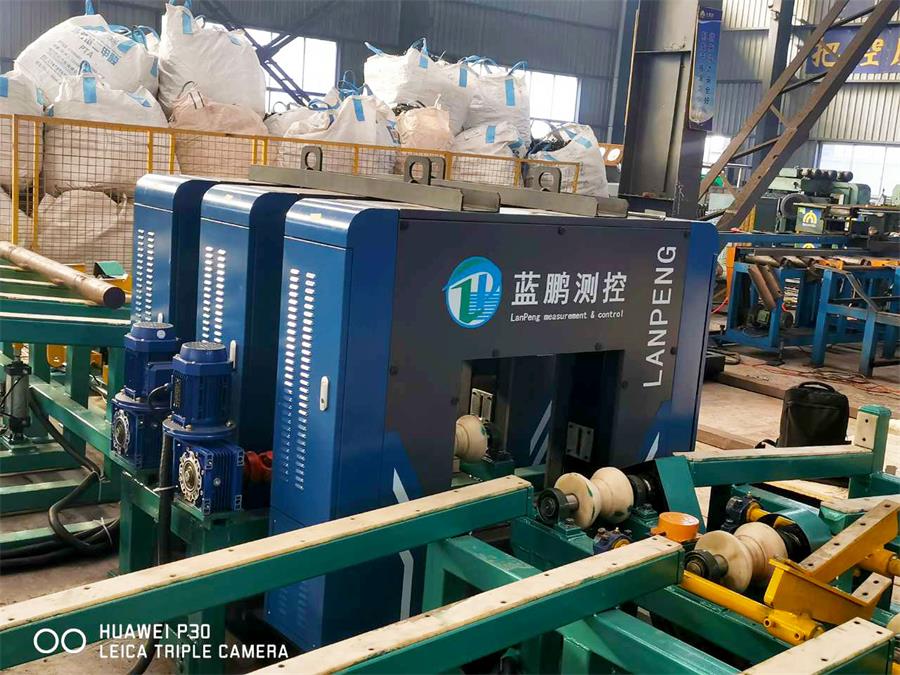

直线度测量仪系统主要由测量仪（3台小型测量仪组成）、测量仪支架、托辊、过钢导槽、控制柜、工控机、显示器、LED显示屏、声光报警器等组成。

由于各机组生产的钢管规格较多，外径尺寸范围较大。为了适应不同规格钢管的测量，测径仪的两组测头均安装在直线导轨滑台上。当切换圆棒规格时，两组测头在伺服电机的驱动下可以调整到设定的测量位置，以适应不同规格圆棒的测量。测量软件切换被测圆棒的规格时，系统驱动伺服电机带动滚珠丝杠自动调整测头间距。调整完成后系统将自动计入调整距离，不需要进行间距的校准即可进行测量。

大直径棒材直线度测量仪可以对各种大直径的圆棒、钢管等的在线测量，它同样能进行高精度的自动化测量，为生产提供便利。
