大直径测径仪在大口径管材轧制上的广泛应用

发布日期:2023-05-08 17:15
信息摘要:
大直径测径仪 作为一种全自动非接触式的大口径管材外径测量工具,一直是无缝钢管、螺旋焊管等对外径检测困难的企业的选择。尤其在工业自动化方面尤为明显,就拿钢铁轧钢厂的测...
大直径测径仪作为一种全自动非接触式的大口径管材外径测量工具,一直是无缝钢管、螺旋焊管等对外径检测困难的企业的选择。尤其在工业自动化方面尤为明显,就拿钢铁轧钢厂的测径工序为例,为保证管材产品的出厂质量,质检部门要对产品的外径进行实时测量。一般采用米尺或卡尺进行测量,速度慢,测量数值经常出现偏差和错误,而且只能对产品进行抽样检测,轧钢产品出厂质量很难到到保证,这一度是轧钢工艺质量控制的难题。但科技在发展,时代在进步,由保定蓝鹏测控研发的高精度大直径测径仪从根本上解决了这一难题。

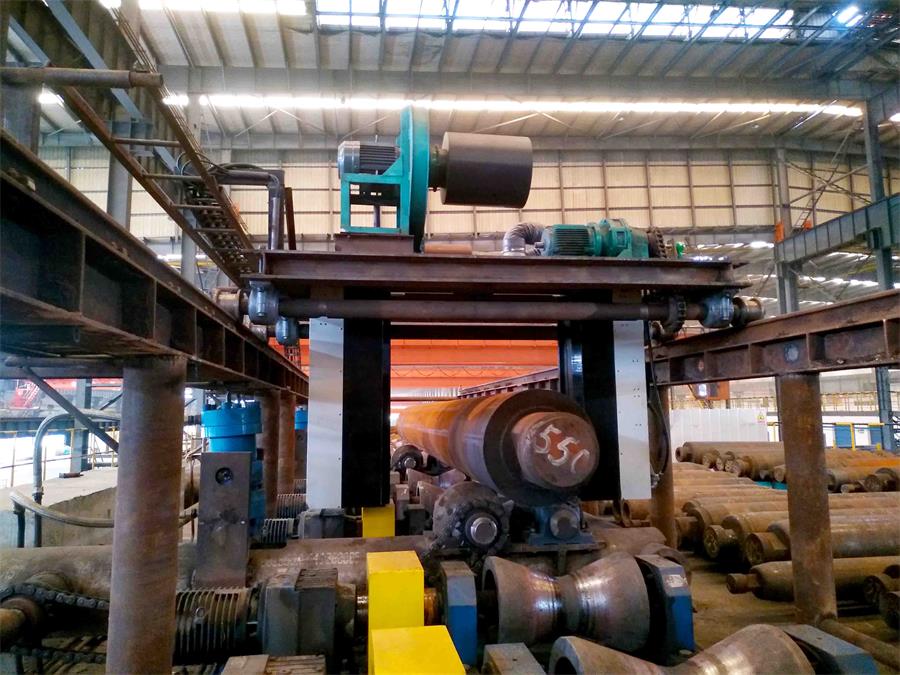

目前,保定蓝鹏测控独立研发的测径仪在大口径管材轧制上已得到广泛的应用,运行效果良好。该种测径仪不仅外部硬件好,软件也非常稳定性且显示数据全面。
蓝鹏测控自主研发的光电测径仪是利用双镜筒光电测头进行外径尺寸测量的设备。双镜筒光电测头是由两组发射镜头和两组接收镜头组成的利用LED洁净光源和CCD成像法进行几何尺寸测量的测头。其基本测量原理如下图所示:
图中2套发射镜头分别发射出平行光射向2套接收镜头,通过接收镜头内的透镜使平行光束在光电转换元件上成像。当2束平行光内放入被测物时,在光电转换元件的像上就会出现虚拟的阴影,设其宽度分别为L1、L2。经过对光电转换元件发出的电信号的处理和计算可以得出L1、L2所对应的尺寸A1、A2,A1加A2再加上两个镜头之间的净间距B即可得出被测物的尺寸D。
在实际应用中,测头的净间距B是用固定长度的标准尺校准得出的尺寸,当测头间距改变后利用相应的标准尺再次校准即可进行不同规格的外径度测量,没错,它还可以随时调节测头间距,以应对不同口径的管道尺寸检测。
蓝鹏测径仪具有以下特点:
响应速度快、实时性能好,测量频率500 Hz。
无磨损,使用寿命长。整套设备使用寿命不小于八年。
全数字系统,使用方便。
易操作,维护简单。日常维护仅需擦拭镜头。
实时外径数据显示,具备智能测量软件系统完成各项信息汇总。
如需测量椭圆度尺寸,可采用双测头大直径测径仪,如果管材是边旋转边行进的则单测头即可完成椭圆度的检测。
报警功能,测量数据超差时声光报警。
保定蓝鹏测控生产的测径仪以其优良的品质决定了其使用范围广泛,特别是无缝钢管,螺旋焊管,冶金自动化控制,精密设备制造等行业测径技术运用尤为明显。
