钢管直线度检测已经由离线检测转变为在线检测

发布日期:2023-05-31 16:59
信息摘要:
在钢管生产时,所遵循的API 5 L标准规定:规格小于4-1/2的A25、A和B级钢管应有适当的直度。所有其它钢管应对直度进行随机检查,对直线的偏离不得超过钢管长度的0.2%。 测量可采用一根...
在钢管生产时,所遵循的API 5 L标准规定:“规格小于4-1/2的A25、A和B级钢管应有适当的直度。所有其它钢管应对直度进行随机检查,对直线的偏离不得超过钢管长度的0.2%。
测量可采用一根拉紧的细绳或金属丝沿钢管侧表面从钢管一端拉至另一端,测量拉紧的细绳或金属丝至钢管侧表面的最大距离。”
目前钢管生厂家是采用目测的方法测出钢管圆柱外表面若干母线的直线度,然后采用拉线法测量最大值。即在管端两侧由两人拉紧线或者钢丝,第三个人寻找线和钢管最大的偏差进行测量。
此种测量方法虽然简单,但是测量误差大,效率低,而且耗费人力较多,在人员缺少的情况下将无法完成。

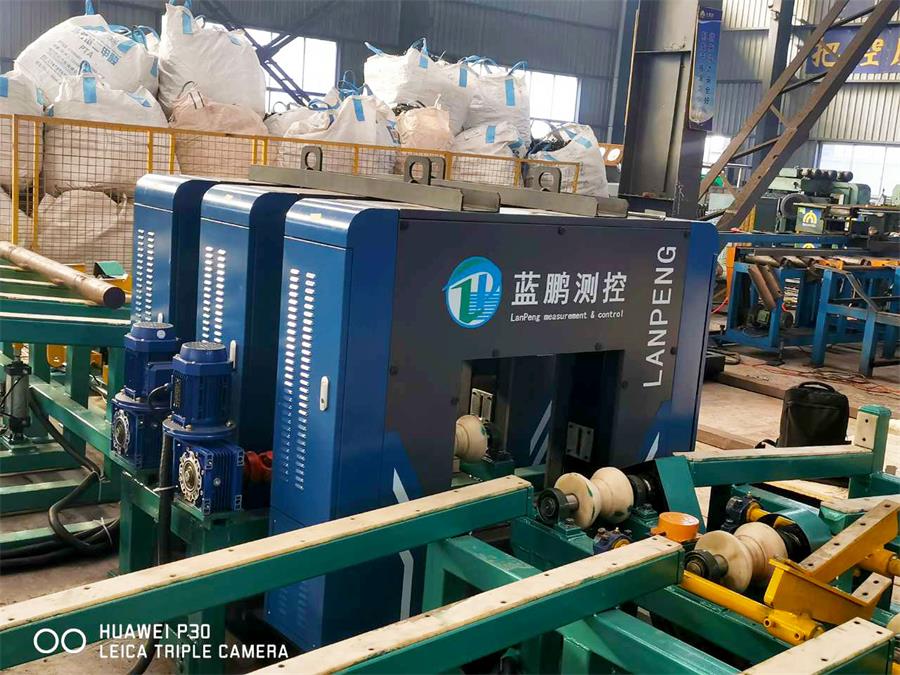

蓝鹏测控研制的在线直线度测量仪是自动化的检测设备,仅需工作人员设置基础参数,就可完全自动化的完成直线度尺寸检测,一人足矣,甚至可以由其他工位的工作人员设置一下,就可完成自动化的检测。
在线直线度测量仪不仅使用方便,更能实时获得钢管的每米直线度尺寸,并能将检测到是数据直接传输给分拣系统,矫直系统等,实现自动化的生产。
直线度测量仪原理

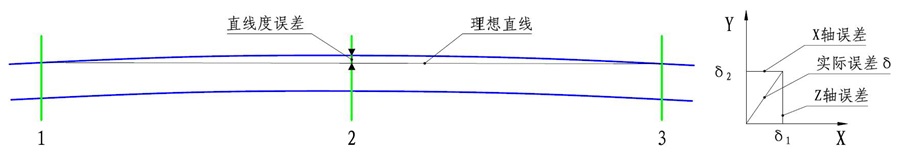

数据计算:系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。
每台测量仪内采用成90°交叉分布的2路光电测头测量棒材边缘的位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此,无论被测物的弯曲方向如何,测量仪均可测得真实的直线度尺寸。
技术参数
1、可测棒材直径范围(mm):50~140;
2、直线度测量精度(mm):≤±0.5;
3、测量频率(Hz):500;
4、环境温度要求(℃):-20~50;
5、环境湿度要求(%RH):85(不结露);
6、测量仪的外形尺寸约(mm):1240×1150×1660(L×W×H);
在线直线度测量仪是可以根据生产需求进行定制的在线检测设备,满足产线的所有规格钢管检测,可安装在各种需求检测的位置,预留安装位置即可。
