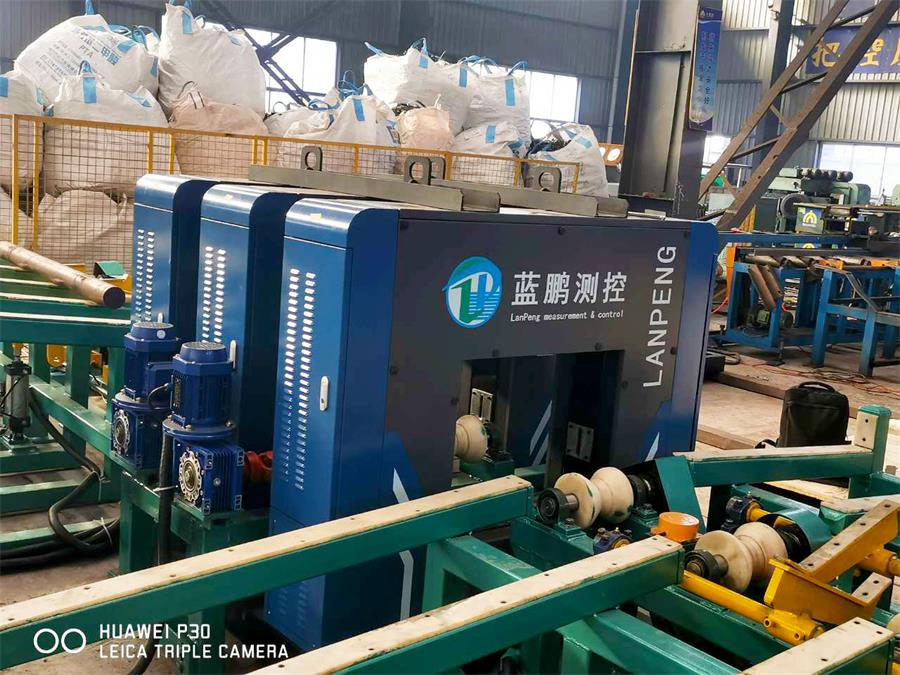

在线直线度测量仪是为钢铁厂等行业解决在线直线度检测难题研制的智能设备，它能安装到矫直机前后及其它所需位置，提升产线的自动化程度。

在线直线度测量仪的应用非常方便，但作为智能测量设备，它不仅仅是检测一个直线度尺寸，还有其他信息能从测量仪获取，本文来介绍一下工作人员能从该测量仪获得哪些数据。

在线直线度测量仪的测量方法

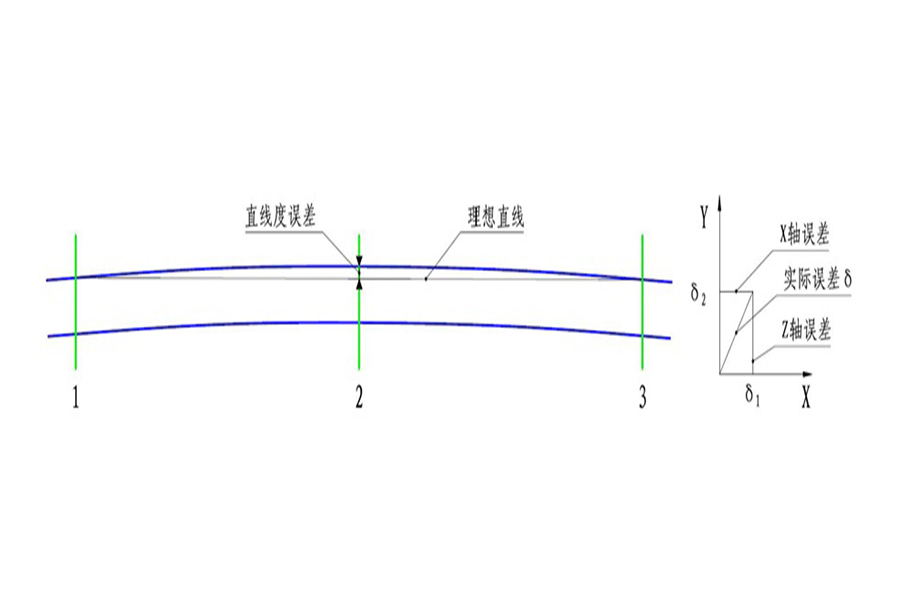

数据计算：系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2，即可计算出棒材直线度的实际误差δ。

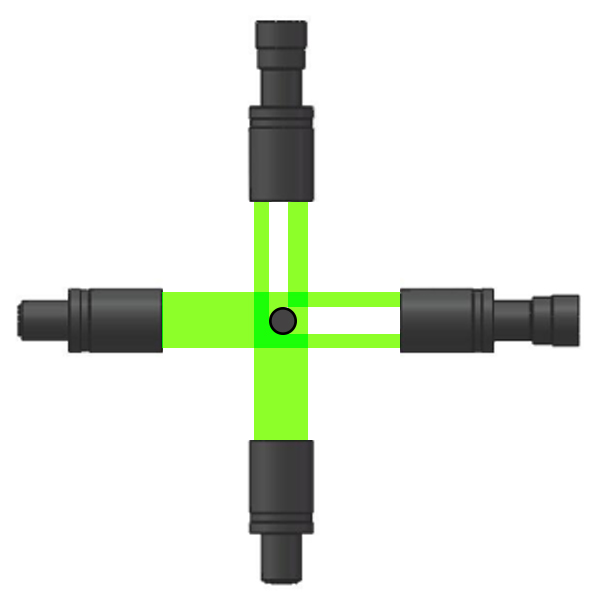

每台测量仪内采用呈90°交叉分布的2路光电测头测量棒材边缘的位置，利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此，无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸。

获得数据

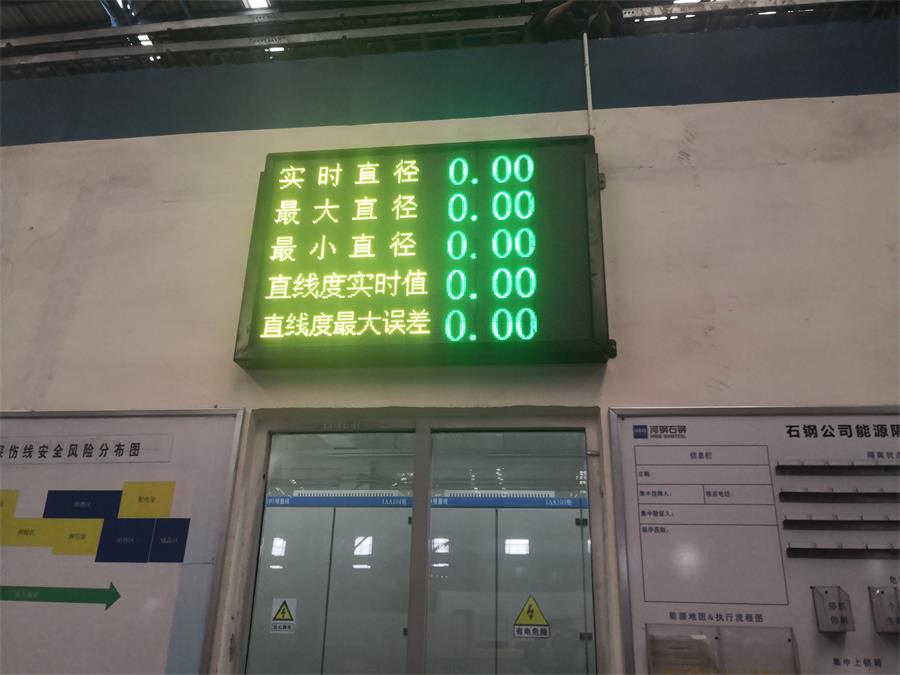

LED显示屏显示

主要用于测量数据的生产现场显示，一般悬挂在生产现场的开阔位置，便于现场操作人员随时观察轧材的外形尺寸。LED显示屏的显示内容为主要测量数据和设备运行状态，如：圆形截面轧材的最大直径、最小直径、椭圆度，直线度。运行状态包括正常、超温、超差和超温超差4项。显示屏的刷新频率每秒3到5次（可按用户要求调整）。除状态信息报警外，LED显示屏还具有数据颜色报警功能。

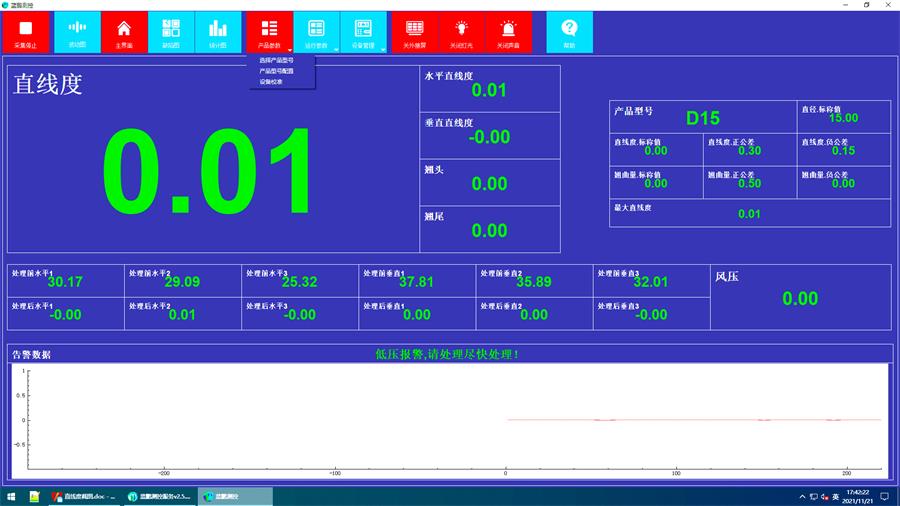

软件系统显示：

测量仪工作时，棒材通过测量仪的测量区，位置测量仪内的光电测头同步测量圆棒在各测量截面边沿的位置。位置数据上传至工控机后，测量软件系统根据各截面边沿的位置计算棒材的每米直线度误差和头、尾部的翘曲量，同时测量出棒材的直径椭圆度，计算结果直接在显示器上显示。测量软件系统可以设置每米直线度误差，当测量结果超过公差范围时，系统驱动声光报警器声光报警，以达到合格判定的目的。

除软件本身具备测量数据的存储及分析功能以外，软件还提供外部数据库，方便使用方根据自身的需求进行测量数据的加工、整理、分析、计算、统计等。

在线直线度测量仪的软件系统是主要的显示操作系统，操作工通过其可完成各项操作，可得到更多的相关信息。
