在线直线度测量仪是用于生产线上进行直线度尺寸检测的设备，可对圆钢、钢管、金属管、无缝管、陶瓷管等多种类型的长材进行检测。

在线直线度测量仪作为智能检测设备，有多种可选配件来实现不同的功能，本文就来简单的介绍一下。

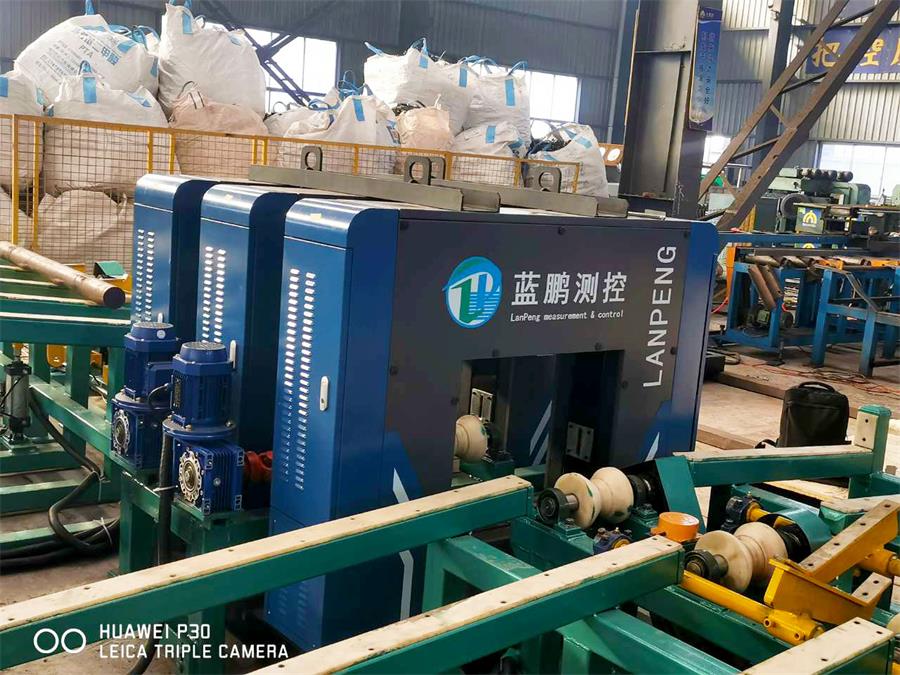

测量仪主体

直线度测量仪主体，这个不是配件，是必备的设备，具备测量、显示、操作等多种功能。是安装在生产线上进行检测的设备。

工控机系统

主控机柜内装控制和辅助电路以及终端机，主要完成整机供电控制、信号转接以及数据的处理、显示等。通过配置的计算机及上面安装的软件系统，完成数据的采集、处理、显示、存储以及数据的后期查询、统计、分析等，另外还进行实时的系统控制、图形显示、各种报警信号的协调处理等。它与测量仪主体配置的操作屏相比有以下优势，屏幕更大、分析处理数据显示更多样、可在远程操作直线度测量仪的各项信息等。

LED显示屏

LED显示屏主要用于测量数据的生产现场显示，一般悬挂在生产现场的开阔位置，便于现场操作人员随时观察轧材的直线度尺寸。通过字体颜色的更改来查看当前直线度尺寸是否超差。

冷却防尘装置

这个是根据现场工况确定是否安装，如果现场工况良好，可不安装，如果现场工况差，则根据现场考察，结合现场实际情况，选择合适的冷却防尘装置。

支架

支架就是支撑智能测量仪的设备，并且可调节高度，让被测物通过测量区域中心位置附近。

软件功能

（1）显示器显示内容：实时直线度误差值及外径、椭圆度等尺寸。

（2）产品参数设置：可设置产品规格、棒材标称直径、直线度公差等参数。

（3）系统参数设置：可设置刷新频率、通信端口等。

（4）报警设置：可设置报警的形式和阈值，测量值超差时声光提示。

（5）修正功能：误差过大时，放入标准直棒后校准可恢复精度。

（6）存储功能：每根钢材保留一个完整的测量记录，测量记录可随时导出。

（7）通信接口：TCP/IP协议，网线传输，测径仪至工控机。

以上就是关于在线直线度测量仪的配件系统的简单介绍，可根据自身的检测需要选择合适的配件。
