在线测宽仪的种类很多，是在线检测宽度尺寸的设备，自动化的检测配合软件分析系统，为操作工提供各种数据信息。本文介绍五种常用的在线测宽仪。

1、平行光测宽仪

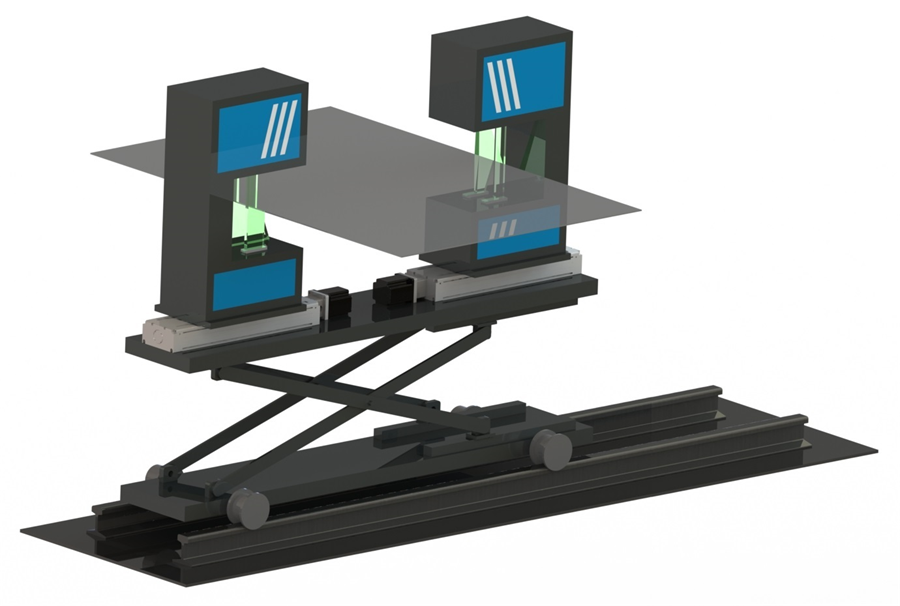

平行光测宽仪是基于平行光测量法制造的测宽仪，点光源发出的光通过发射镜头转变为平行光，当平行光垂直照射到被测板材上，获得与板材宽度相同宽度的阴影，通过计算阴影的尺寸即可得到宽度尺寸。当测量较宽板材时，则通过双测头测量边缘位置，测量数据与测头间距相加，即为宽度尺寸，通过自动移动测头间距，可调节测量范围。

该种测宽仪测量精度较高，橡胶板高，也是更为常用的宽度检测设备，冷轧金属板材、热轧金属板材、带钢、钢板、扁钢、木板、塑料板、合金板、橡胶板等各种行业可用。

2、广角光电测头测宽仪

广角光电测头测宽仪，是利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。与广角测头配合使用的光源为LED条形光源，光源的长度根据测头的视野角度和距离确定。虽为广角测头，为了提高性价比，还是采用间距可调双测头的方式进行宽板的检测。

该种测宽仪精度稍低，之所以采用该种测宽仪，是因为某些板材在生产中，晃动幅度太大，尤其是左右幅度，平行光测宽仪测量会由于板材超出测量位置，而无法测量。

3、广角平行光测宽仪

广角平行光测宽仪，是将上面两种原理结合起来，测头安装在导轨滑台上，由广角测头负责定位，平行光测头负责检测。

该种测宽仪既解决了抖动问题大的难题，又保证了测量精度。

4、机器视觉测宽仪

机器视觉测宽仪通过线激光打光出一条亮的激光线，通过工业相机拍摄并计算出宽度尺寸。可获得拍摄图像。

该种测宽仪可以测量复合板的宽度尺寸，可测量复合板两个不同宽度板材的宽度和对称度。

5、激光测宽仪

激光测宽仪采用两组二维激光器检测进行宽度尺寸检测。

该种测宽仪可以同时测量板边的宽度、厚度和C值尺寸。

每种测宽仪均是可以进行定制的。在线测宽仪根据产线检测情况，采用合适的测宽仪完成板材宽度在线检测。
