棒材的质量检测中，直线度的测量是很重要的一环，采用人工测量，造成人工和设备成本浪费。此外人工现场测量只能抽检，所以在线直线度测量仪的现场使用对圆棒的生产质量监控显得意义重大。

在线直线度测量仪安装于圆棒厂矫直机前后、探伤机前后等，主要用于对轧制圆棒的直线度在线测量。在棒材经过测量仪时，测量圆棒的各每米直线度、直径、椭圆度等尺寸，并配备测控软件分析系统，可以连续实时地在现场显示。

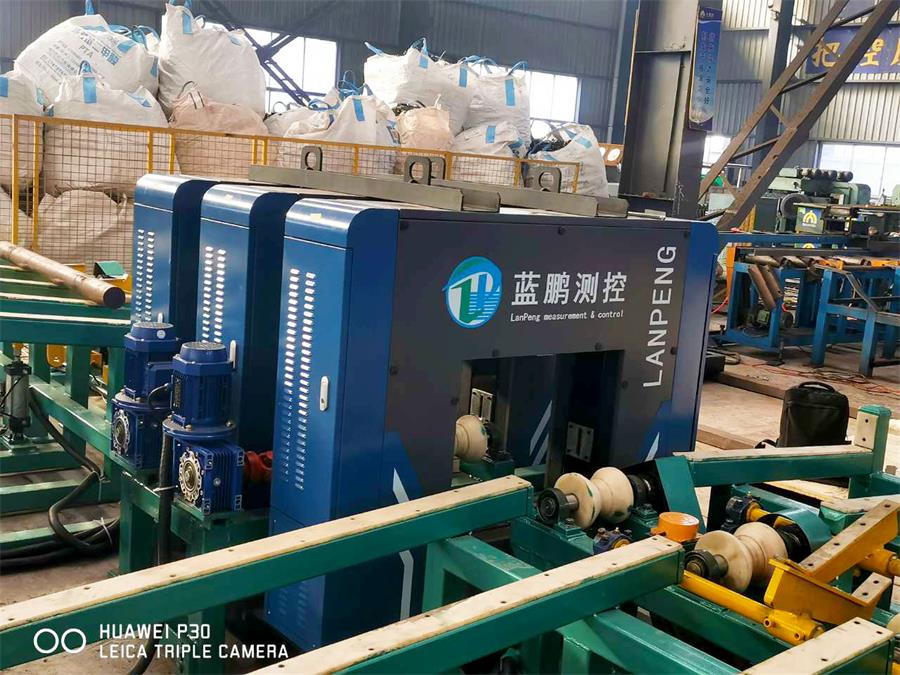

在线直线度测量仪采用光电检测原理进行非接触式的检测，通过3台小光电仪器共同完成直线度尺寸的检测，为轧制调整提供依据。

在线直线度测量仪具有精度高、性能稳定、测量速度快、对棒材无损伤等特点。测量仪在棒材生产上的使用能够更大限度地确保精度，保证产品质量。由于可以直观地读出成品各段的尺寸，可了解哪个位置不合格，方便分拣或矫直，确保成品精度，避免了传统的取样测量抽样检验等造成大量取样废品的浪费。

技术参数

（1）可测棒材直径范围（mm）：50～140；

（2）直线度测量精度（mm）：≤±0.5；

（3）测量频率（Hz）：500；

（4）环境温度要求（℃）：-20～50；

（5）环境湿度要求（%RH）：85（不结露）；

（6）测量仪的外形尺寸约（mm）： 1240×1150×1660（L×W×H）；

在线直线度测量仪具备完善的硬件设施，也具备智能的软件设施，它们共同合作，让轧钢产线更加智能化、自动化，让品质、效率、效益均得以提升。
