前言

圆钢、圆棒、钢管等产品生产中，大部分对直线度都有一定的要求，仅靠自动化产线是无法保证钢材直度的，还需要进行矫直，因此能在线检测直线度的直线度测量仪将为矫直提供重要依据。无论是矫直前的直度检测，还是矫直后的品质检测，都可使用直线度测量仪，根据产线情况可将测量仪安装到合适位置。

1、直线度测量仪简介

在线直线度测量仪为非接触式的在线检测设备，能进行高精度的每米直线度检测、整体直线度尺寸检测，翘头检测、翘尾检测等。根据需求，可安装在多种位置，矫直机前、后；探伤线前、后等都是轧钢厂常选择的安装位置。

2、直线度测量仪3大亮点

2.1、检测数据多

在线直线度测量仪可获得多种检测信息，外径、椭圆度、每米直线度、整根直线度、水平直线度、垂直直线度、翘头、翘尾等信息，通过测控软件系统对各项数据进行系统全面分析。

2.2、软件功能全

2.2.1、显示器显示内容：实时直线度误差值及最大直线度误差（具体看测控软件系统，可定制）。

2.2.2、产品参数设置：可设置产品规格、棒材标称直径、直线度公差等参数。

2.2.3、系统参数设置：可设置刷新频率、通信端口等。

2.2.4、报警设置：可设置报警的形式和阈值，测量值超差时声光报警。

2.2.5、修正功能：误差过大时，放入标准直棒后校准可恢复精度。

2.2.6、存储功能：每根钢材保留一个完整的测量记录，测量记录可随时导出。

2.2.7、通信接口：TCP/IP协议，网线传输，测径仪至工控机。

2.3、根据需求定制

在线直线度测量仪是为厂家量身打造的设备，在设计之前充分了解厂家的测量需求，生产状态，产线情况等多种信息，根据产线及需求制定方案，能对所有规格进行在线检测，能实现生产需求的关于直线度检测的各种功能，同时还负责上门安装、验收及教学。

3、直线度测量仪应用

在线直线度测量仪可应用于圆钢、圆棒、钢管、板材边缘、无缝钢管、金属管、金属棒、陶瓷管材等各种行业的直线度尺寸检测。

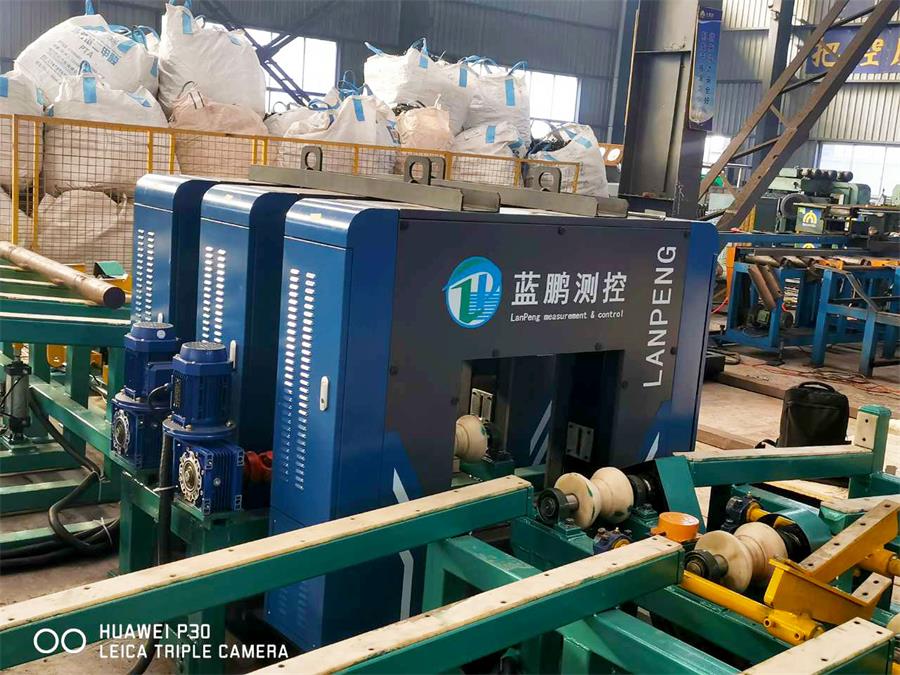

应用实景

在线直线度测量仪目前产品少，缺口大，在很多长材类圆形产品生产中，都需要对其直度进行检验，这些都是可应用在线直线度测量仪的，甚至可给生产矫直机的厂家做配套，它的应用前景非常广阔。
