双目视觉检测 KX02-SY1000型测宽仪

发布日期:2023-10-31 17:02
信息摘要:
1. 双目视觉检测的基本原理 利用相机测量宽度时,由于单个相机在成像时存在近大远小的现象,并且单靠摄入的图像无法知道被测物的距离,所以由被测物的跳动导致的被测物到工业相...

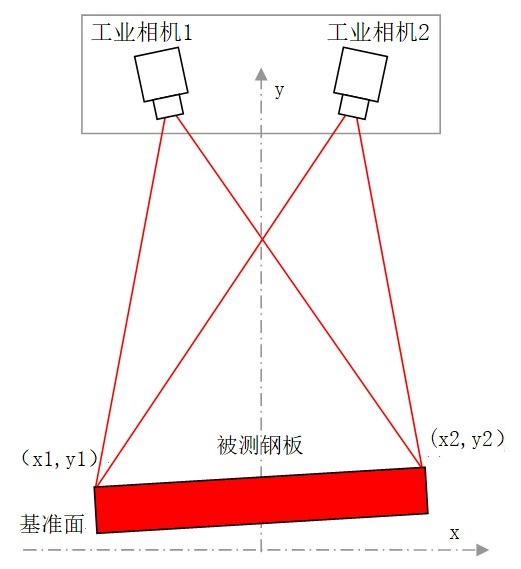

1. 双目视觉检测的基本原理

利用相机测量宽度时,由于单个相机在成像时存在“近大远小”的现象,并且单靠摄入的图像无法知道被测物的距离,所以由被测物的跳动导致的被测物到工业相机之间距离变化,使测量精度难以提高。


因此测宽仪需要采用两个相机从不同的角度对被测物同时进行测量,两个工业相机就像人的双眼,可以形成立体视觉,这样就可以得到足够的信息判断被测物的距离,修正和消除距离变化对测量的影响。

由被测物两个边缘在两个相机中的位置,通过几何推导,测宽仪可以实时计算出钢板的边缘。

2. 双目视觉测宽仪的系统组成

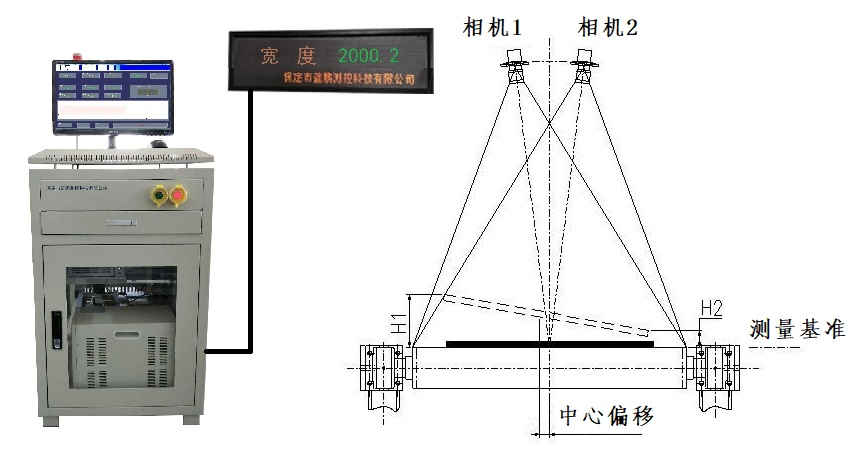

整套设备主要包括测宽仪、测宽仪支架、控制柜、工控机、显示器、声光报警器、外接显示屏等部分组成。其中测宽仪由相机1、相机2及其防护箱体组成。


整套系统中,测宽仪安装在轧机出口测宽仪支架上,可对通过的钢板进行宽度测量。控制柜安装在操作台或控制室,控制柜内设置有工控机、显示器、声光报警器等。测宽仪采集到的原始图像在工控机内进行处理和计算。计算结果在液晶显示器和现场外接显示屏同步显示。

3. KX02-SY1000型测宽仪 设备技术参数

.1宽度测量范围:500~1000 mm

.2宽度测量精度:≤±1 mm

.3宽度测量频率:500 Hz

.4电源电压(V):AC 220±15% ,50Hz

4. KX02-SY1000型测宽仪 其他功能

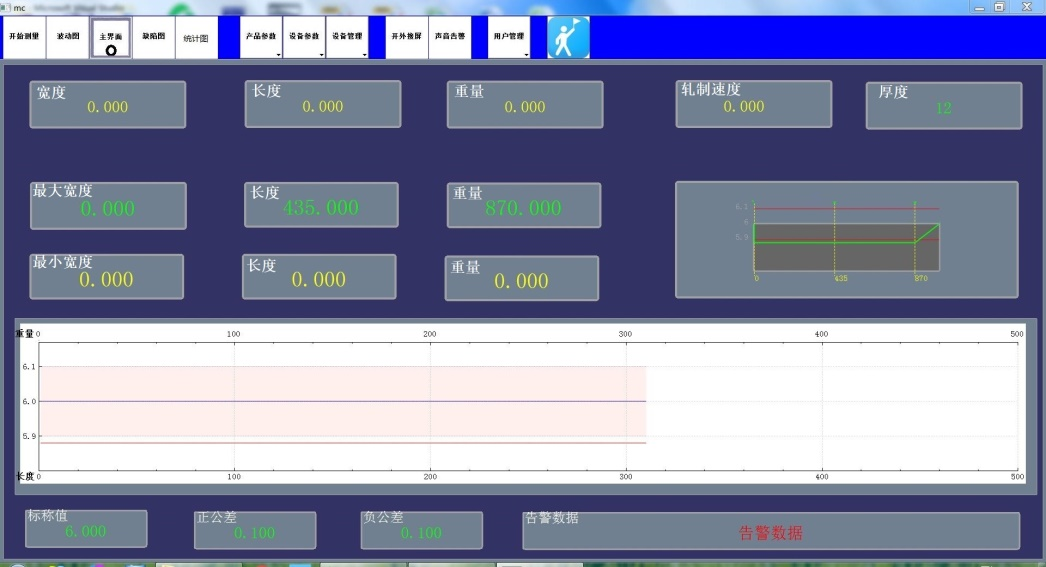

.1测量软件界面显示:产品规格、标称宽度、正负公差等;统计的最大、最小宽度及其对应的长度等;测量时显示宽度尺寸波动曲线。当测量数据处于设定的合格范围内时,测量值的数据颜色为绿色;当测量最大厚度偏差超出设定的允许范围时为红色。


.2 产品参数设置:可设置板带的标准宽度、公差范围、厚度等。

.3 报警功能:当测量的宽度超过设定的公差范围时,自动声光报警。

.4 数据存储功能:每次测量均保存记录,保存时间大于1年。每张板带生成一个检验报告,检验报告的内容主要有:板带的最大宽度及对应的长度和重量;板带的最小宽度及对应的长度及重量;板带宽度与长度及重量对应的宽度波动曲线图等。

.5 校准功能:放入标准尺可校准宽度测量精度。
