宽以光电厚以激光 组合式测宽测厚仪 性价比更高

发布日期:2023-11-02 16:44
信息摘要:
对于板材类产品而言,对其几何尺寸的品质检测,往往是宽度与厚度兼具的,为了同时满足两种检测需求,制造了组合式测宽测厚仪。 单独的测宽仪的原理有光电、机器视觉、激光等,...
对于板材类产品而言,对其几何尺寸的品质检测,往往是宽度与厚度兼具的,为了同时满足两种检测需求,制造了组合式测宽测厚仪。
单独的测宽仪的原理有光电、机器视觉、激光等,光电测宽仪不仅可选择的测量原理多,还能进行各种规格尺寸的宽度尺寸检测,也是常用的宽度测量设备;测厚仪有光电、激光、射线等,由于激光传感器没有危害,更多的还是使用激光测厚仪。
也因此,测宽测厚仪采用光电与激光相结合的方式进行检测,性能更好、性价比更高,将其组合到一起,也无需为两种方式的测量而采购两台设备。
对于宽度的检测,采用的是双镜筒测头测量,可通过移动测头的位置,实现测量范围的改变;对于厚度的测量采用激光测厚的方式进行,其测量点由上、下两个对射的激光测头组成。

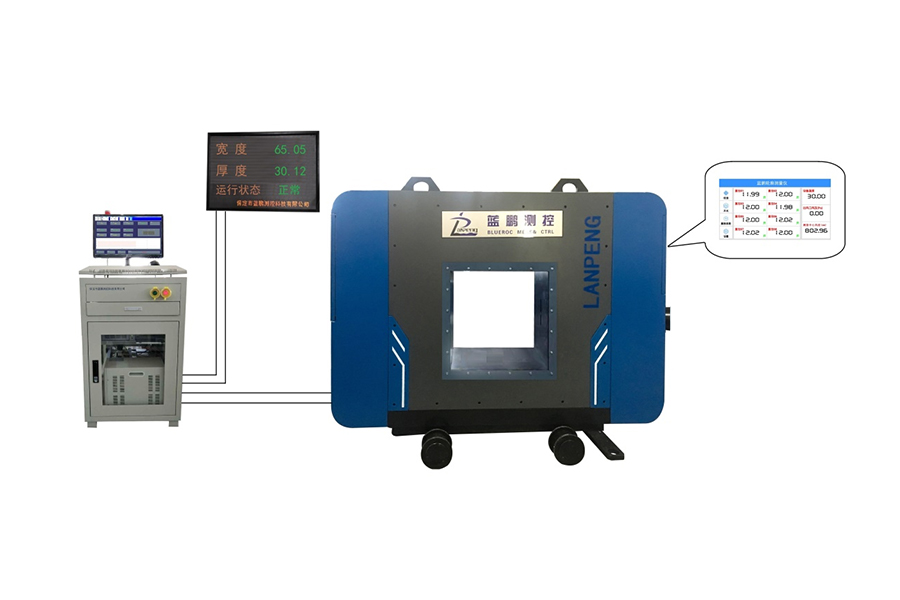

测宽测厚仪工作时,由人工设置测量带材的参数范围(宽度、厚度及超差范围),直线运动机构带动40测头运动,自动切换到所设置的测量位置,宽度数据由两组40测头测量;厚度数据由上下对射的激光测头测量B1和B2的数据;宽度及厚度数据通过数据线传输给工控机进行计算、曲线拟合等复杂运算。运算结果将同时在电气室液晶显示器和现场LED显示屏上显示。
测量及显示内容
显示内容
操作室液晶显示器:实时显示轧件的宽度尺寸和厚度尺寸;实时显示宽度尺寸和厚度尺寸的波动曲线。显示设定的宽度标称值、厚度标称值及正负公差等。
现场LED显示屏:实时显示宽度尺寸和厚度尺寸。显示频率1-3次/秒。
光电测宽系统与激光测厚系统均是蓝鹏测控自主研发的产品,因此生产厂家为客户可定制成不同范围、不同精度、不同防护等级、不同原理等的测量设备。当然也不仅仅包括测宽与测厚,其余的诸如测长、测径、测直线度(圆形轧材)、测表面缺陷等均可为客户择优方案定制,不管是性能上,性价比上,还是使用效果上都更好。
