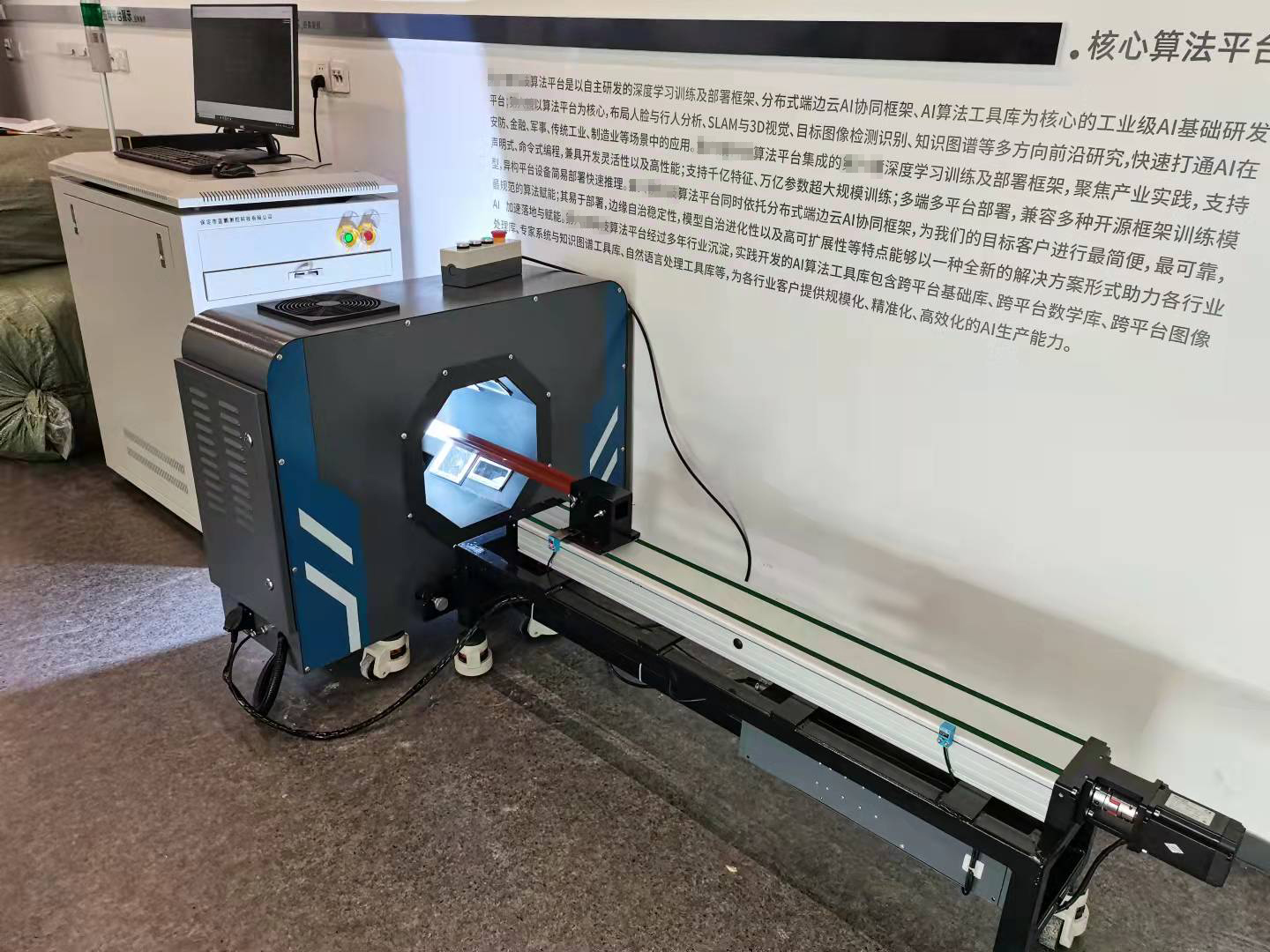

轮廓仪集成了业内新技术，满足了大多数现代轧线对高精度和高频率测量的所有要求。能够立即识别出轧制产品的缺陷，支持操作者果断地辨认出瑕疵产品，从而提升生产线的盈利能力。轮廓仪通过对横截面进行监测，随后形成高分辨率显示完整表面，从而允许检测出局部和周期性的表面缺陷，以及轧制产品的尺寸变化。

设备主要配置鸭嘴侧吹式防尘系统、自循环冷却系统、嵌入式智能模块、外部可配置自动调高升降平台、上位机控制系统和外接LED显示屏等。

设备特点及功能：

1） 全封闭式测量单元，可有效抵抗氧化皮、水、尘土等杂质；

2） 采用闭环水循环冷却理念，无水消耗；

3） 全尺寸测量，横向无测量盲区，可测量复杂截面的各项特征尺寸；

4） 测量频率高达4000Hz，纵向测量盲区小；

5） 自动膨胀计算，测量热态轧材显示常温尺寸；

6） 图形化显示，可根据测量结果实时拟合轧材截面图形；

7） 在线统计评估，实时测量实时评估，及时反映轧材尺寸及表面缺陷情况；

8） 数据、图形存档备查，可随时调用历史测量数据；

技术参数：

1、适应轧制速度（m/s）：130

2、测量范围（mm）：0～200 ；

3、测量精度（mm）：±0.03 ；

4、可识别最小缺陷（mm）：0.5 ；

5、测量频率（Hz）：4000 ；

6、激光安全等级：2级 ；

国产轮廓仪是蓝鹏测控自主研发的精密仪器，为钢材中的长材进行检测，实现了几何尺寸、表面缺陷的检测，超差提示，缺陷大小设置，缺陷定位，数据分析，数据存储等多种功能。
