软件测控平台对UI程序界面，实现形式没有要求，也就是说，客户可以根据自己的需要设计任何样式的交互界面。

典型界面

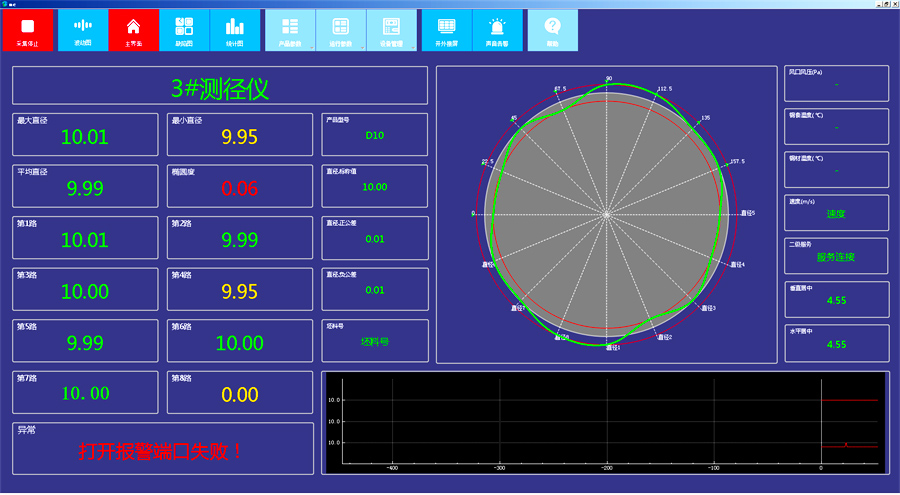

主窗口：工具栏菜单，及主界面、波动图、缺陷图、统计图四个数据显示窗口。

工具栏：支持配置文件形式更改子项内容、图标等。

主界面标签:支持根据待测目标特征设定公差范围，并在测量值超过标称公差范围时，以不同颜色醒目提醒，如超正公差时红色显示、超负公差时黄色显示。

（2）实时数据图形化

在主界面，除了以不同颜色显示数据之外，还支持以趋势图、截面图的形式来显示待测物的实时数据，从而方便用户更直观的了解测量数据的偏差。

（3）历史数据图形化

对于已经测量过的历史数据，也支持以图形化的方式进行查看。

（4）自定义用户界面

针对测量行业特点，不同的设备、不同的用户对界面显示的数据、布局要求可能不同，为此本产品设计了支持鼠标拖拽自定义界面的功能，方便工程人员、用户自定义界面布局，并支持自定义的显示特性美化。

以蓝鹏测控系统的测径仪产品为例，使用如下：

1、在主设备管理菜单选择主界面配置。

2、弹出如右“1”窗口，内容为配置向导配置的内容。

3、通过鼠标拖拽，可以将“1”中控件拖拽至主试图区域。

4、选择主视图区域生成的控件，将弹出如右图“2”所示属性配置窗口。

5、在属性窗口，配置控件的属性。

6、等配置结束时，选择保存，关于本解决方案的界面配置就结束了。

7、返回到主界面配置，将配置的解决方案拖动到主界面窗口。

8、设备参数菜单，为一键启停、屏显、报警按钮设置目标设备。
