源头厂家定制直线度测量仪 在线与离线检测均可

发布日期:2024-01-02 16:41
信息摘要:
直线度的检测不再局限于直尺法、重力法等人工检测方式,随着自动化的发展,直线度检测也更需要自动化方便快捷的检测仪器。为此,研发了在线直线度测量仪与离线 直线度测量仪...
直线度的检测不再局限于直尺法、重力法等人工检测方式,随着自动化的发展,直线度检测也更需要自动化方便快捷的检测仪器。为此,研发了在线直线度测量仪与离线直线度测量仪,根据不同的需要,选择合适的设备即可。
数据计算方法
数据计算:系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。
每台测量仪内采用呈90°交叉分布的2路光电测头测量棒材边缘的位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此,无论被测物的弯曲方向如何,测量仪均可测得真实的直线度尺寸。

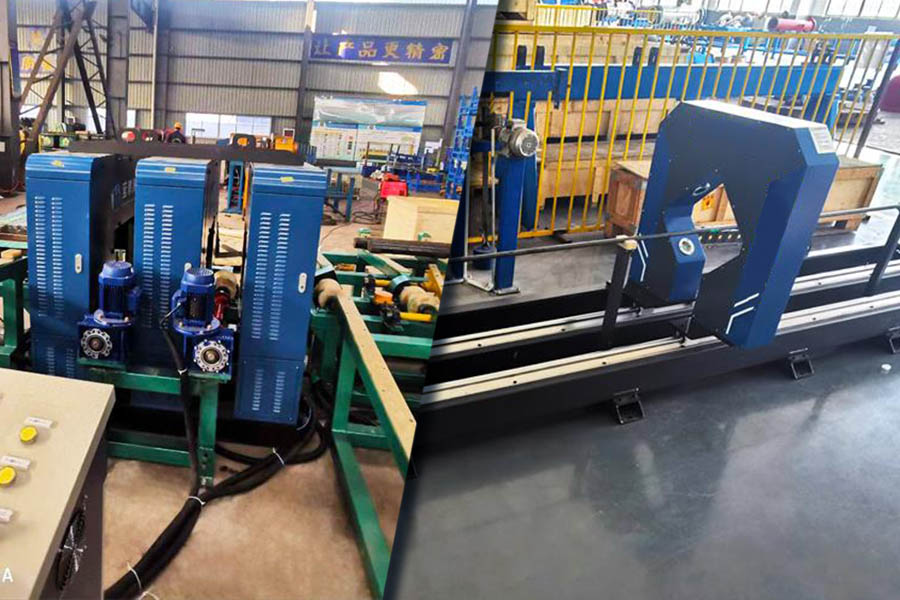

在线直线度测量仪检测方法
在线直线度测量仪是采用3台仪器组合而成,测量仪的外形尺寸约1240×1150×1660mm(L×W×H),根据具体的检测需求,外形尺寸会有变化,该尺寸仅供参考,将其安装在生产线中,当被测物穿过测量区域,即可进行不间断的直线度尺寸检测,本设备主要的检测每米直线度尺寸。
离线直线度测量仪检测方法
离线直线度测量仪仅有一台测量仪,不过它有支架,导轨滑台等配件,可以自动移动测量仪或被测物,将其沿被测物轴向扫描一遍即可得到各项尺寸。从而完成直线度尺寸的检测,可以检测每米直线度、整体直线度等信息。该设备的大小取决于被测轧材的长度、外径等,长度越长,仪器越大,因此如果测量的产品过长,如10m等,建议使用在线直线度测量仪,因为不仅仅是设备占地面积的问题,还会影响测量精度。
不管是在线直线度测量仪还是离线直线度测量仪均可用于金属棒材、管材、陶瓷管材等产品的直径和直线度检测。
