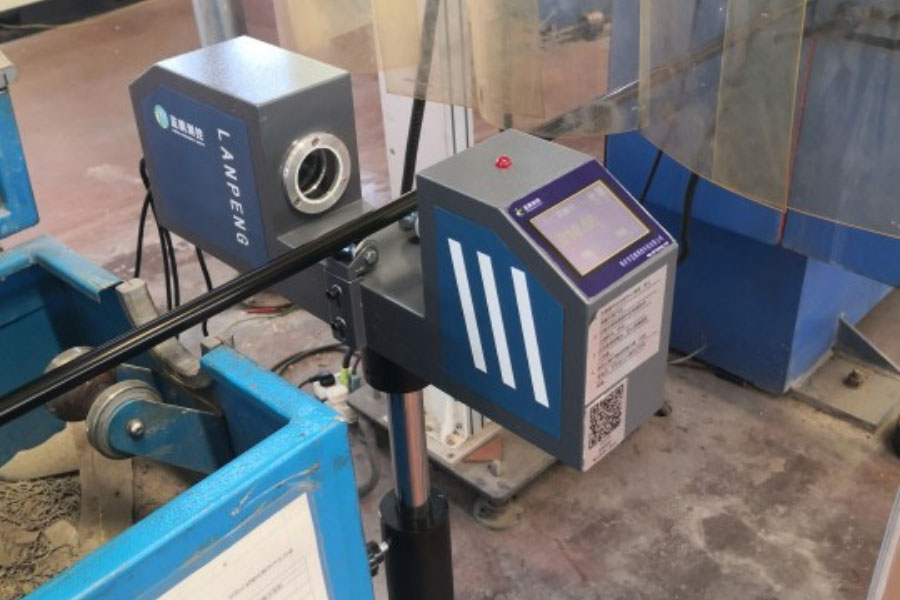

单轴测径仪，一种广泛应用于线缆电缆、橡胶塑料、金属管线等的在线外径检测设备，自动化的检测模式，测控一体机，为高品质外径生产做出巨大贡献，目前，已有非常多的厂家已经使用，本文来介绍一下，测径仪显示操作界面的主界面的各种信息都代表着什么。

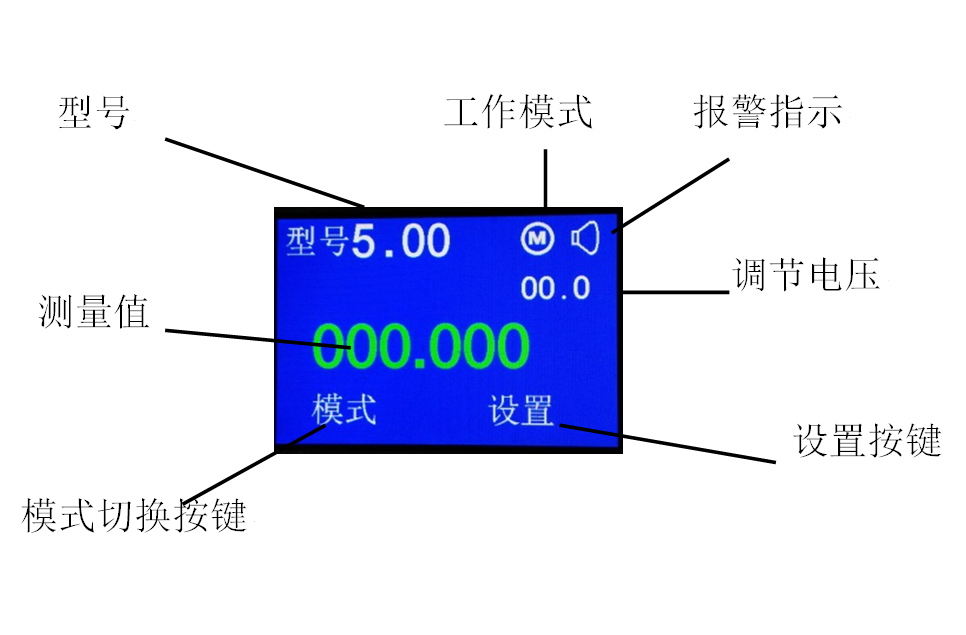

主界面中包含标称值（型号）、工作模式、报警指示、测量值、调节电压、工作模式切换键和设置键。

“型号”

当前要测量的工件的标称尺寸，如果工件的标称值有变化，可点击“型号”后面的数值，进入“型号设置”界面进行修改。

“工作模式”

指示设备对电机转速的控制方式，分为“手动模式” 和“自动模式” 。手动模式 时，输出电压与输入的电位器电压相同；自动模式 时，输出电压是在电位器电压的基础上再累加一个设备内部的调节电压。详见第九章PID调节。

“报警指示”

用来指示报警的开关状态， 表示关闭报警，测量值超差时告警灯和蜂鸣器都不动作； 表示打开报警，测量值超差时告警灯亮，蜂鸣器响。按“报警指示”图标，可以打开和关闭报警。

“调节电压”

用来指示本设备的调节电压。注意，调节电压的值与设备实际输出的值并不相等，只是用来指示调节电压的值。设备实际输出电压Vout=Vin+调节电压的值。

“测量值”

是设备测量被测工件并经过计算后得到的值，当测量值在公差范围内用绿色表示数值，当测量值超出公差时用红色表示测量值。

“模式”

按键，设备“手动模式”和“自动模式”切换按键。

“设置”

按键，进行设备系统参数的编辑和修改。

至于每个按键具体的使用方法，可以看使用说明书，上面详细介绍了测径仪的使用方面，清晰明了，简单易懂。
