双轴测径仪适用于圆度较好的线材、棒材、管材等轧材的外径及椭圆度检测，蓝鹏测控曾为某特殊钢厂制造了双轴测径仪，用于对生产产线的圆钢进行外径及椭圆度的尺寸检测，并可检测测量数据存储于U盘之中。下面来一起看看双轴测径仪在特殊钢厂的应用案例。

双轴测径仪主要由双轴测径仪、外接显示屏、电源线、外接屏线、底座、支杆套件、使用说明书、镜头布等组成。

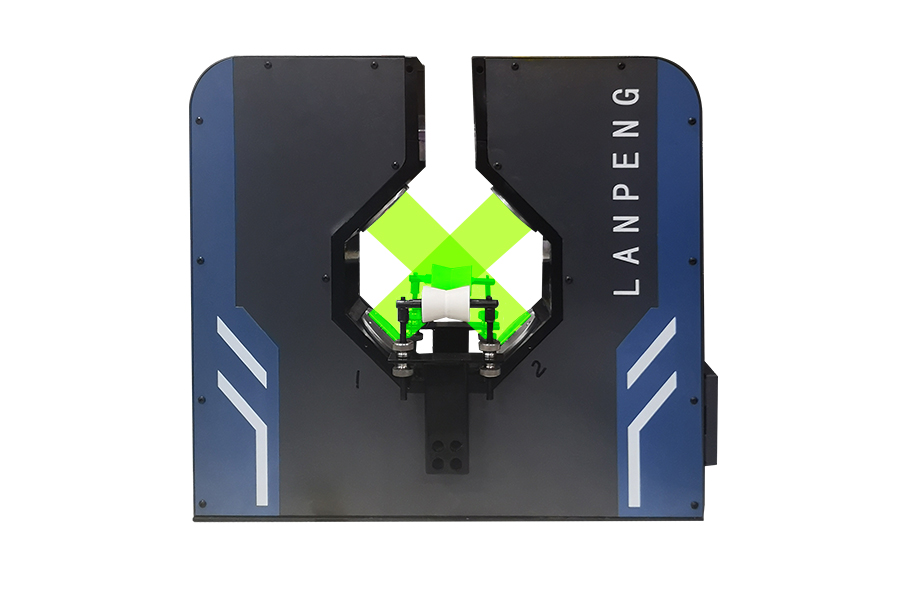

JG02-DG70双路测径仪是主体，安装在生产线上进行检测，外接显示屏可放到接线距离内的任意位置，底座、支杆套件则负责调节高度，保证轧材顺利通过测量区域中心位置附近，而操作界面在测径仪上，可完成对测量数据的显示及测径仪相关性能的操作。另外还有个报警灯安装在测径仪顶部，负责在超差时，进行超差提示。

设备参数

测量范围：0-65mm；

测量精度：±0.02mm；

测量频率：500Hz；

尺寸mm：680*665*250；

重复精度：±0.01mm；

显示频率：3次/秒；

工作方式：连续；

工作电压：~220V±15% 50Hz；

环境温度：-20℃~65℃；

环境湿度：小于85%RH。

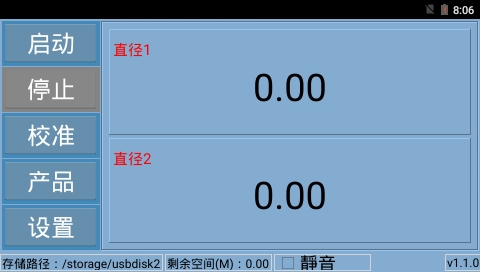

测径仪的操作界面已经设置为开机启动，如果未启动可以双击启动。启动后的页面如下：

可以很明显的看到测量显示值所在位置，另外还有四个操作按键，分别是启动、停止、校准、产品、设置。在下面一栏可以明显看到有存储路径、剩余空间及静音选项。

作为方便使用的测量设备，这些键看文字也能明白是具体作用，该测径仪不同之处在于设置了存储功能，一般而言，单独的测径仪，没有配备工控机，不具备存储功能，该测径仪则另辟蹊径，虽没有安装工控机，却可将测量数据存储到U盘里。在节约资金的同时，完成了数据存储功能。

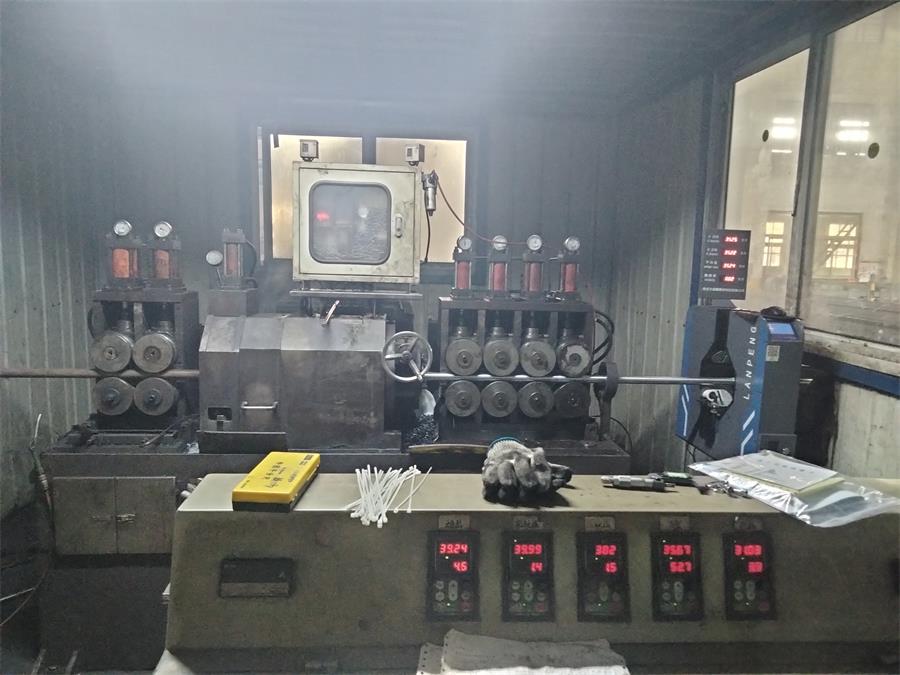

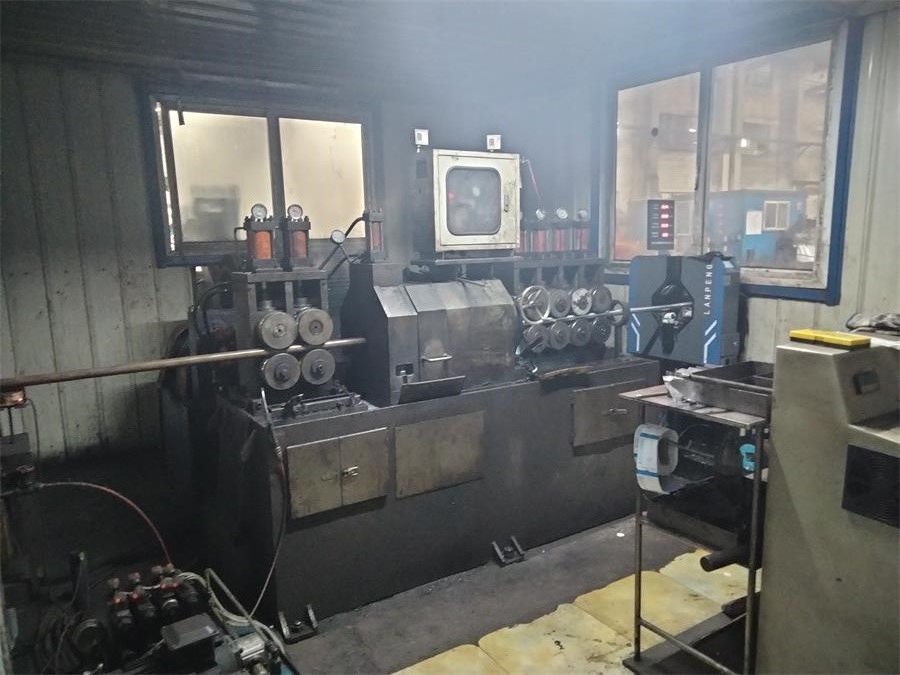

现场使用图

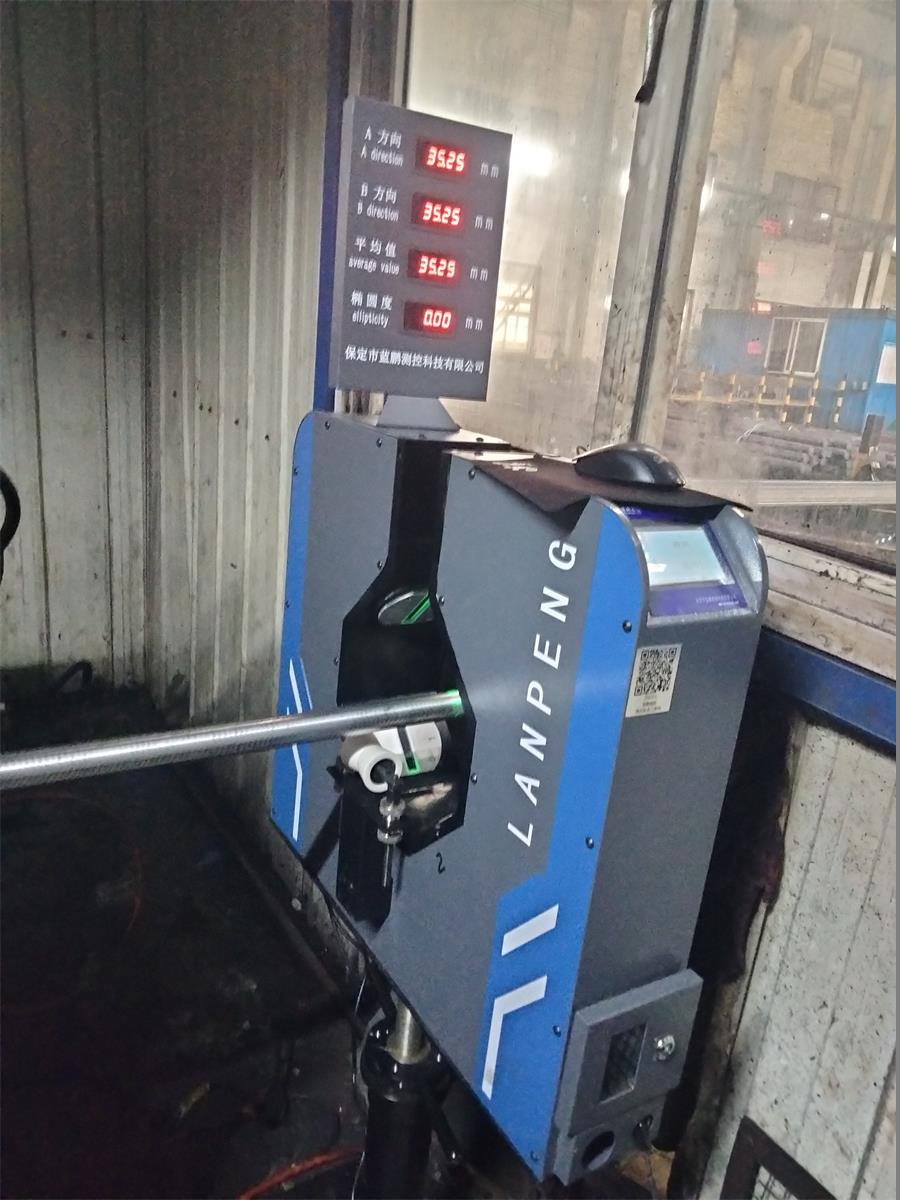

测径仪特写图

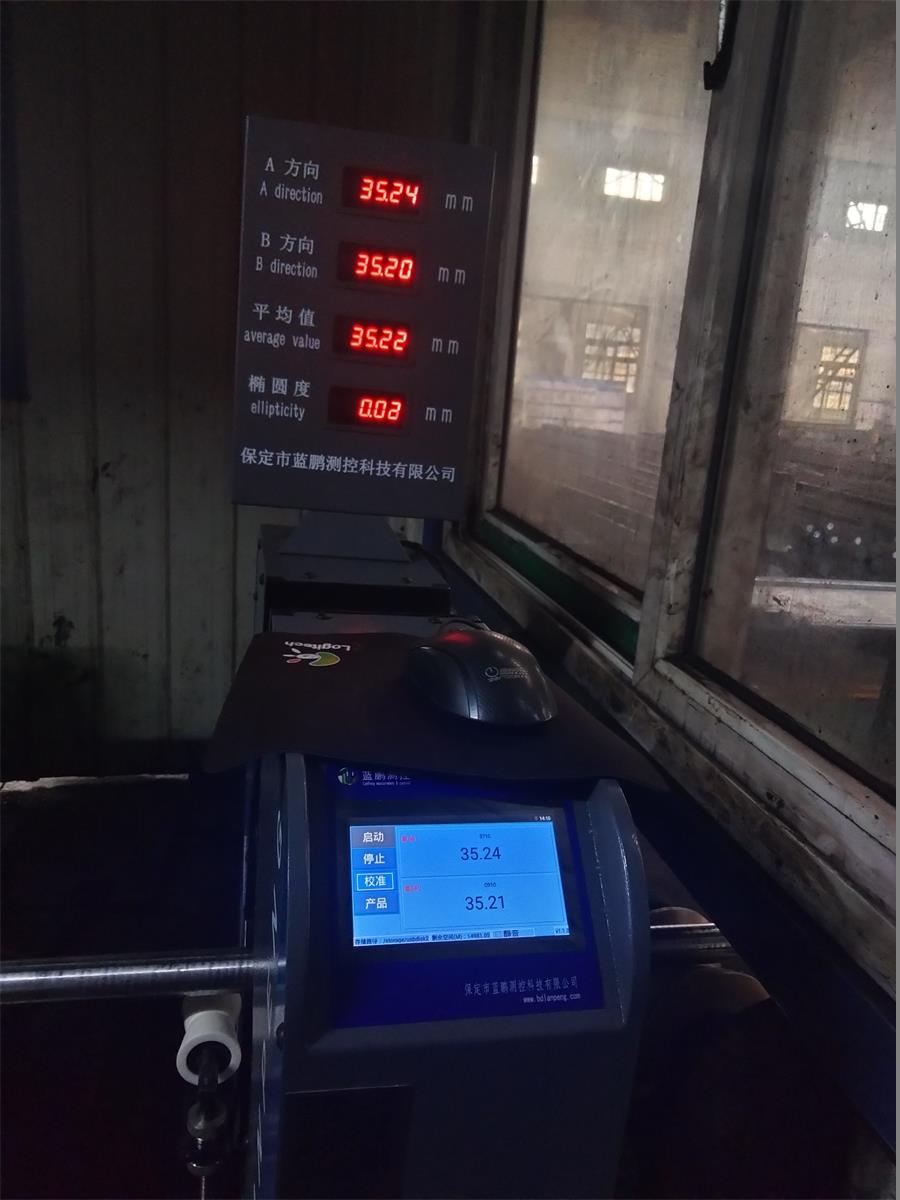

测径仪显示操作图

双轴测径仪可以说是一个成熟的产品了，在线缆、电缆、橡胶、塑料、钢材、合金钢等多种行业均有检测，既有通用规格，又可根据需求定制。实现多种功能。本文介绍的双轴测径仪就在特殊钢厂生产中起到了实时检测，保证产品质量的重要作用。
