走进热轧扁钢钢厂，蒸腾的热气让人不适，耳边是机器轰鸣与哗啦啦的水流声，在这样的恶劣现场，要想实时得知钢材尺寸，只能采用在线测量仪进行检测。蓝鹏技术工程师就为某钢厂定制了热轧扁钢测宽测厚系统。

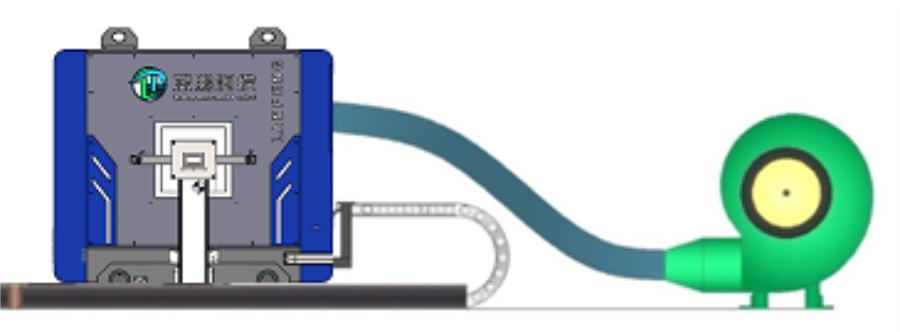

为了使测宽测厚仪正常工作，测量车通过管路与高压鼓风机联接，高压鼓风机持续向测量车输送洁净的冷风，这样既保证测量车内的光电元件处于有效的工作温度下也将轧线上的水雾和氧化皮等灰尘阻挡在测量车外。

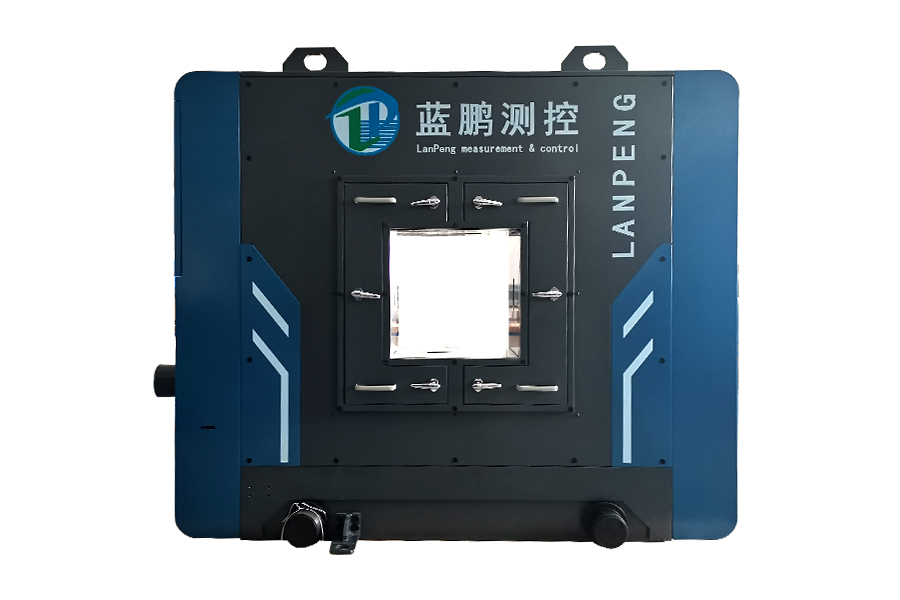

测宽测厚仪采用2组呈垂直状态的光电测头完成检测，非接触式的测量方式与各种冷却防尘系统，使其能应用于热轧的扁钢在线检测。

主要技术参数

测量范围：

宽度测量范围（mm）：20～150

厚度测量范围（mm）：0～70

允许偏差：

宽度测量精度（mm）：≤±0.05（在轧材无扭转状态下）

厚度测量精度（mm）：≤±0.05（在轧材无扭转状态下）

测量频率：

500Hz

显示内容：

主控室液晶显示器：测量系统主界面中可以实时显示扁钢的宽度、厚度；实时统计宽度和厚度的最大值、最小值、平均值；测量数据显示热态、温度修正后的冷态两种数据；实时显示轧材截面的动态图形；实时显示测量数据动态趋势曲线。

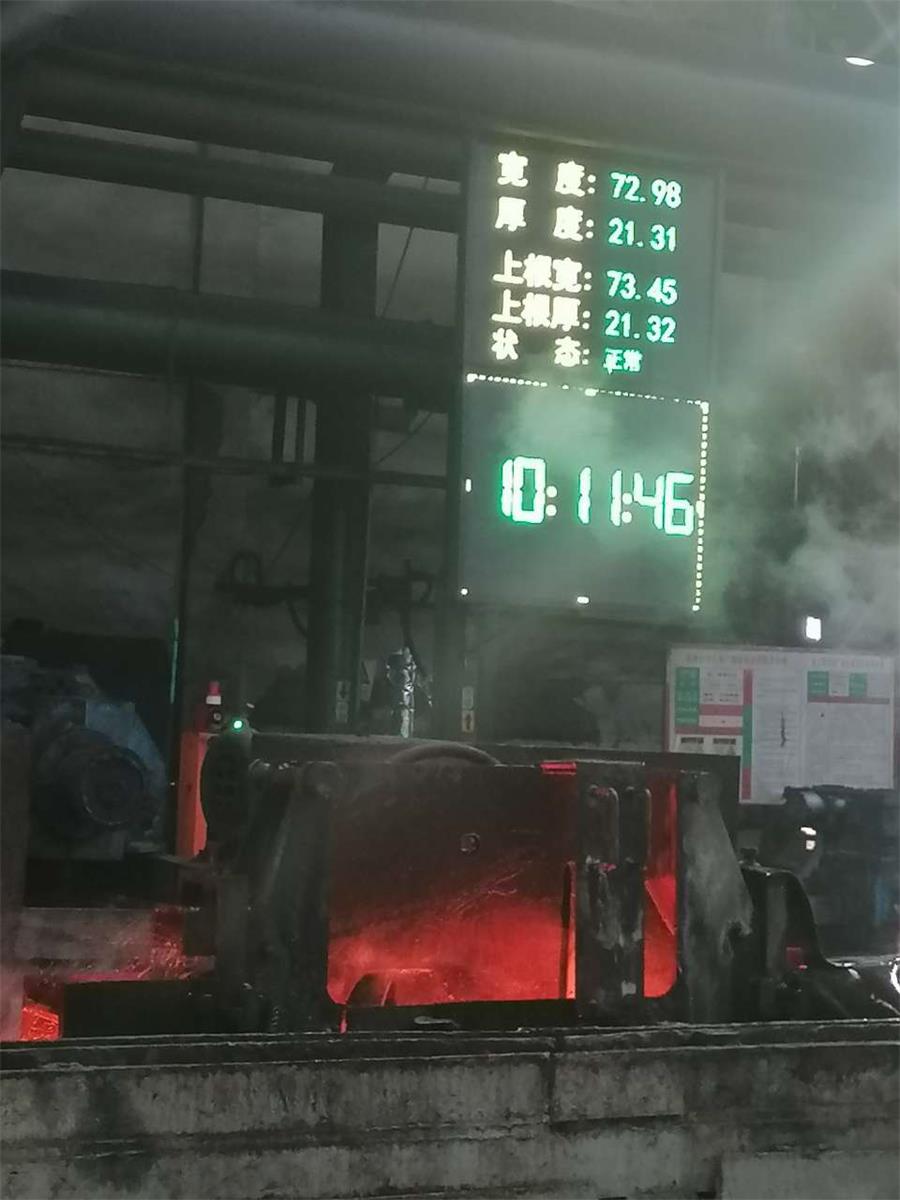

现场LED显示屏：现场显示轧材测量的宽度值、厚度值、设备运行状态；且LED显示屏可通过交换机接收其他设备发送的数据。

报警功能：

超差报警：主控室相关数据颜色警示及蜂鸣器声音报警；现场LED显示屏数据颜色及状态显示报警。

设备超温报警：主控室报警灯发光报警；现场LED显示屏状态显示报警。

设备无风报警：主控室报警灯发光报警；现场LED显示屏状态显示报警。

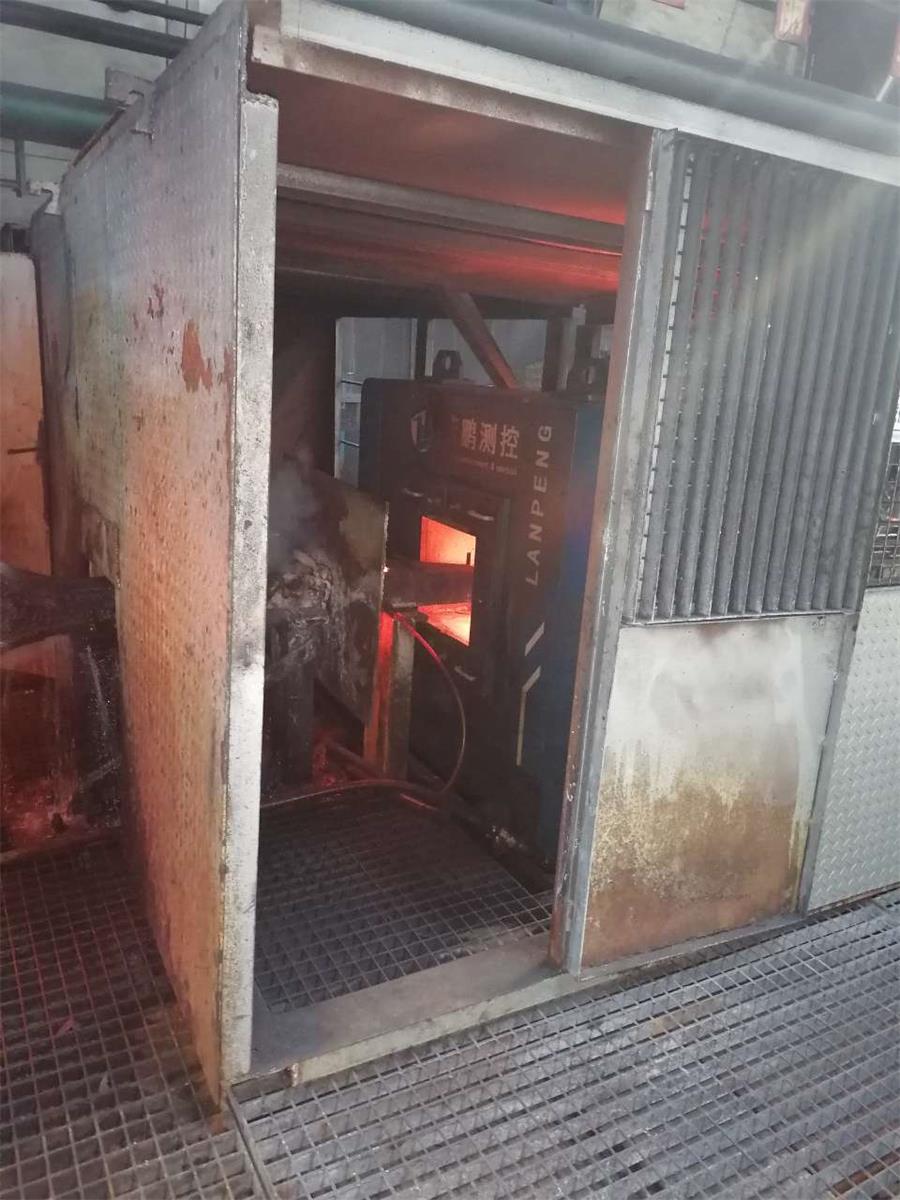

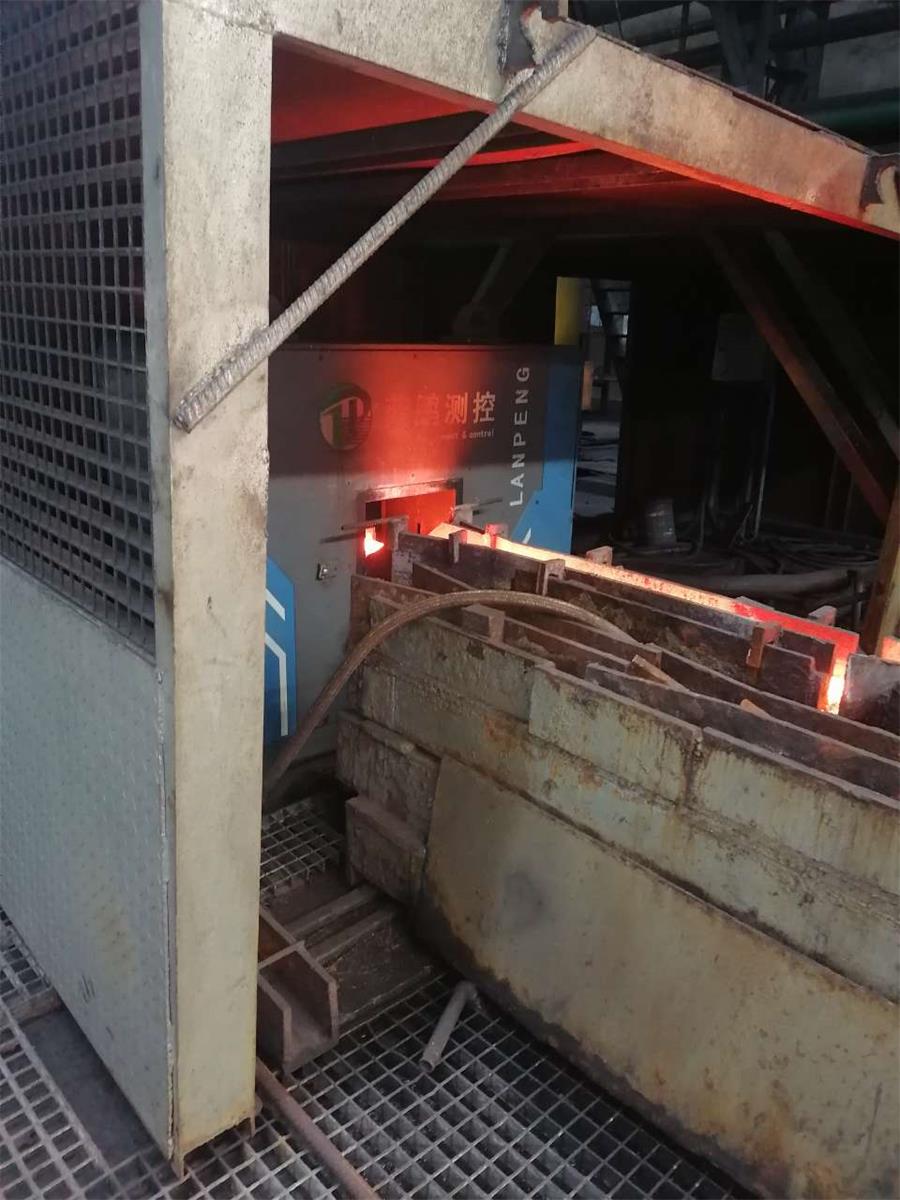

现场检测图片

在线测宽测厚仪完成了热轧板材的宽度与厚度检测，提供实时检测数据，不惧高温与水雾，助钢材完成自动化的生产检测。
