钢厂需要在线测径仪对尺寸检测是毋庸置疑的，而蓝鹏技术工程师就为某钢厂直接定制了四台测径仪，并且还有高棒双切分测径仪，这四台测径仪已被安装于生产线进行使用。

线材测径仪

线材测径仪是非接触在线检测设备，本设备测量的数据客观，实时性好，测量结果保存完整，适用于生产线的质量监测、跟踪和生产工艺分析。

高棒双切分测量的应用

在线测径仪装在预精轧前和精轧机后，当两根高速轧材通过时，对两根轧材的外形尺寸进行测量，测量数据在终端显示器和现场大LED屏上同步显示。出现数据超差或系统自动发出报警信号，智能安全监护装置时刻监视设备的安全运行，当制冷深度、供气洁净度和压力出现偏差时，及时预报警防患于未然。

高棒检测要求

轧制品种：螺纹钢

轧材规格：φ5.5~22mm

轧制速度：≤50 m/s

轧制温度：<I200℃

安装位置：精轧机后、双切分

技术参数：

测量范围：05.00~25.00mm

测量偏差：±0.02mm

测量内容：最大值、最小值、时段值、不圆度

轧制品种：圆钢

轧材规格：φ20~40mm

轧制速度：≤40 m/s

轧制温度：≤1200℃

安装位置：精轧机后、双切分

技术参数：

测量范围：φ20.00~40.00mm

测量偏差：±0.03mm

测量内容：最大值、最小值、时段值、不圆度

显示方式

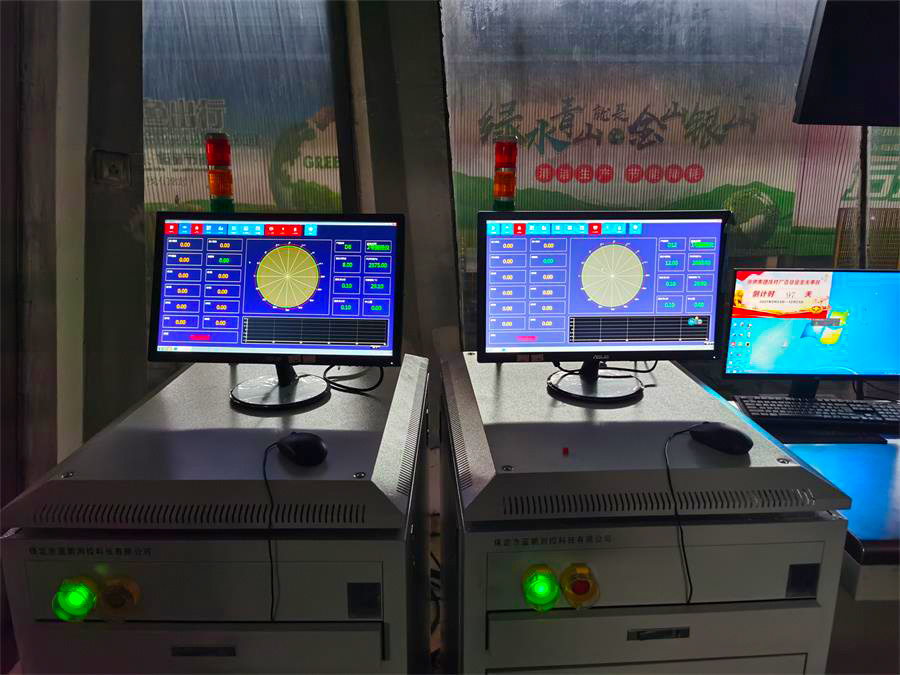

LCD显示：一个测量界面中，同时显示两根轧材的测量参数。

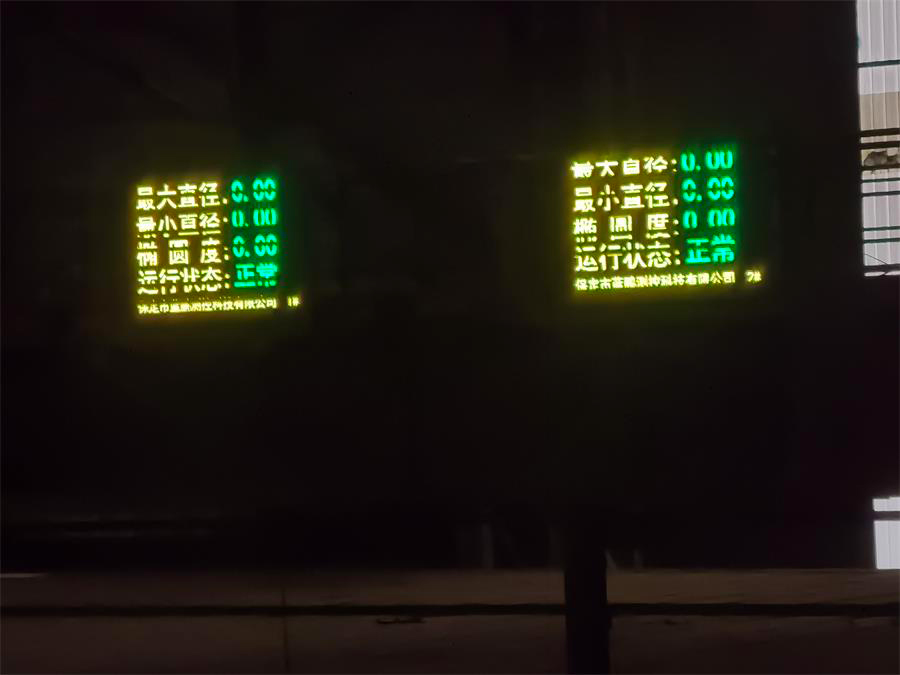

大LED屏：一个大屏界面中，同时显示两根轧材的测量参数。

备注：圆钢和螺纹钢检测显示屏单独配置。

显示内容

LCD显示：实时显示轧件外轮廓尺寸及截面图、公差带和超差数;尺寸波动趋势和缺陷分析曲线，直径的最大值、最小值、不圆度和两线的截面差。

大LED屏：直径：最大值、最小值、不圆度和截面差。

备注：圆钢和螺纹钢检测显示屏单独配置。

测量机构方面

采用双测—双过—对两根轧材同时测量。

每个测量通道—含有8路测头，且需含水平、垂直角度测量值。

测量数据的使用

测量大数据的深度分析，统计每根/每批或每班/每期次轧材的尺寸信息分布，供管理使用。

1）尺寸偏差的分布

2）尺寸频率的分布

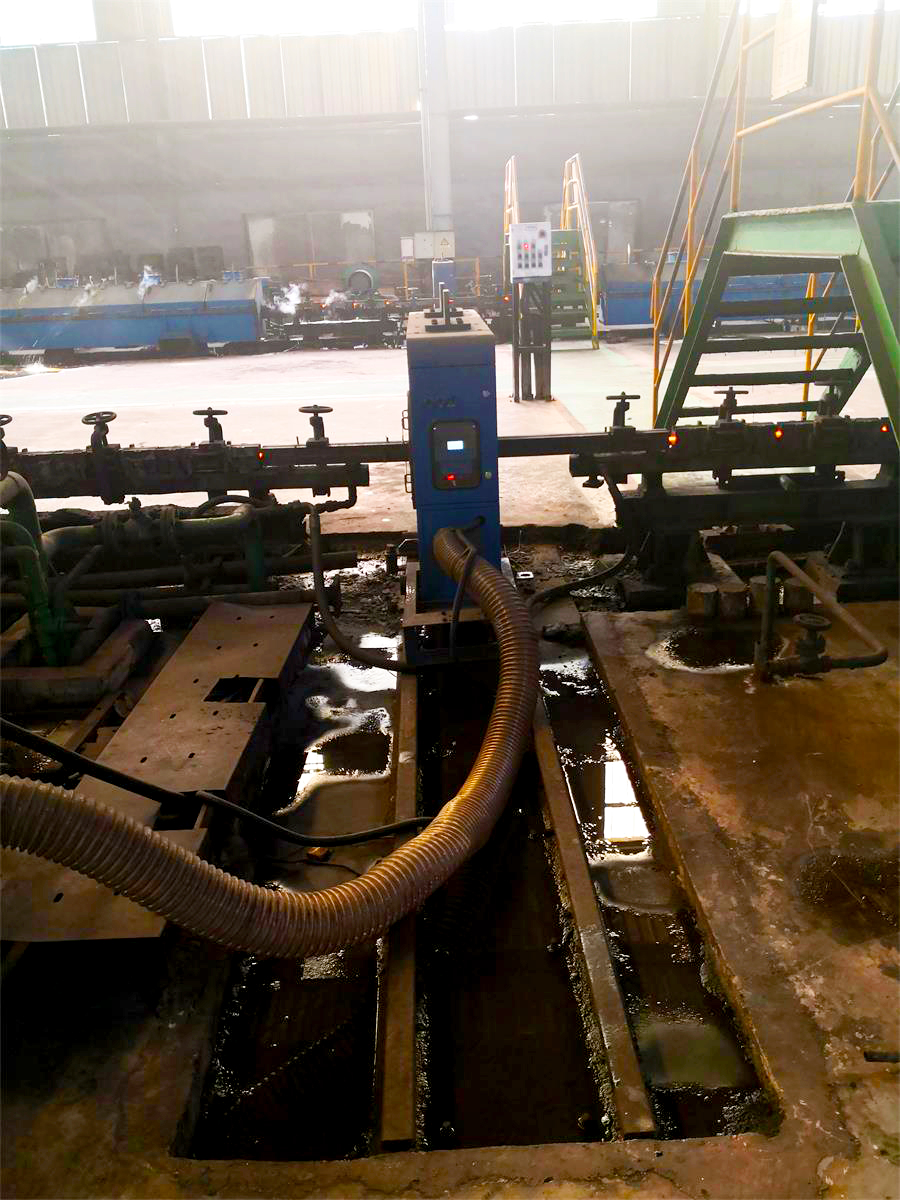

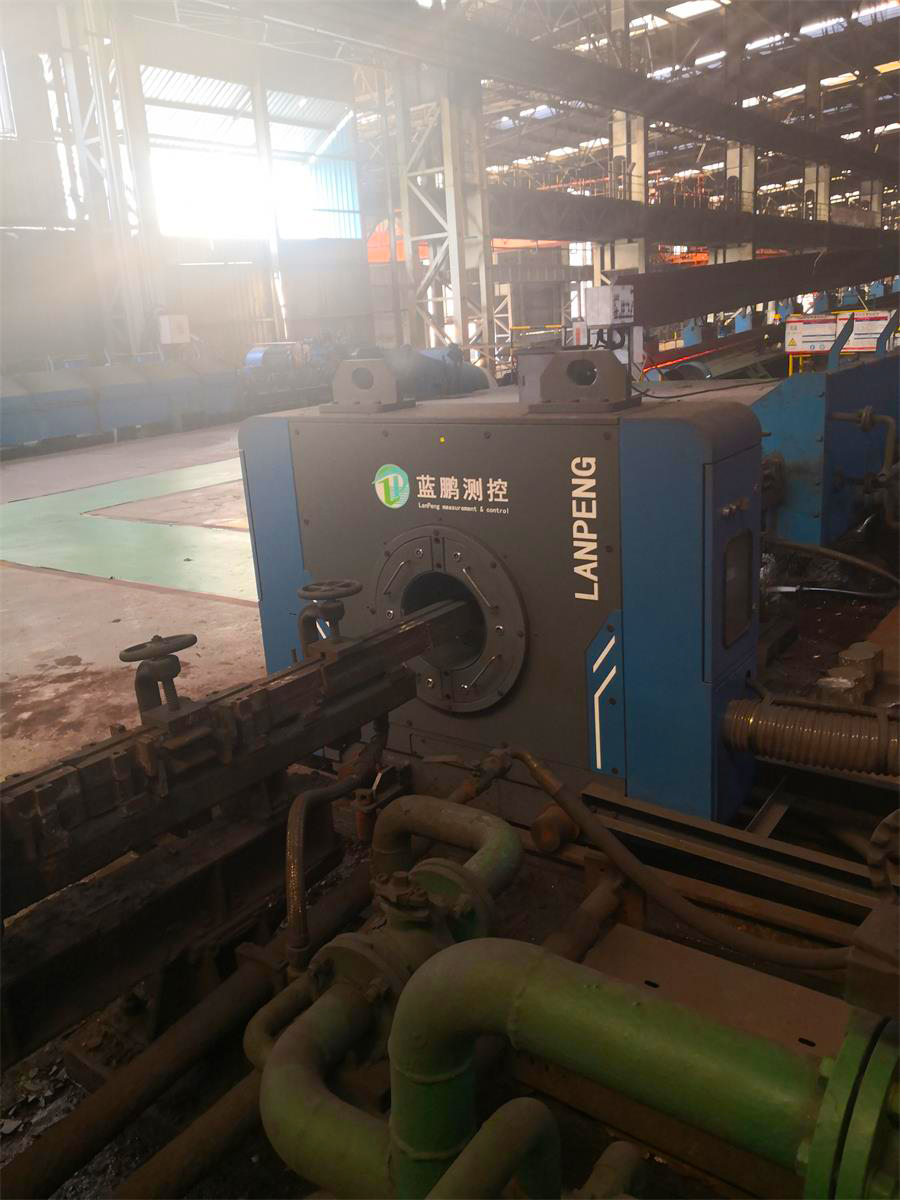

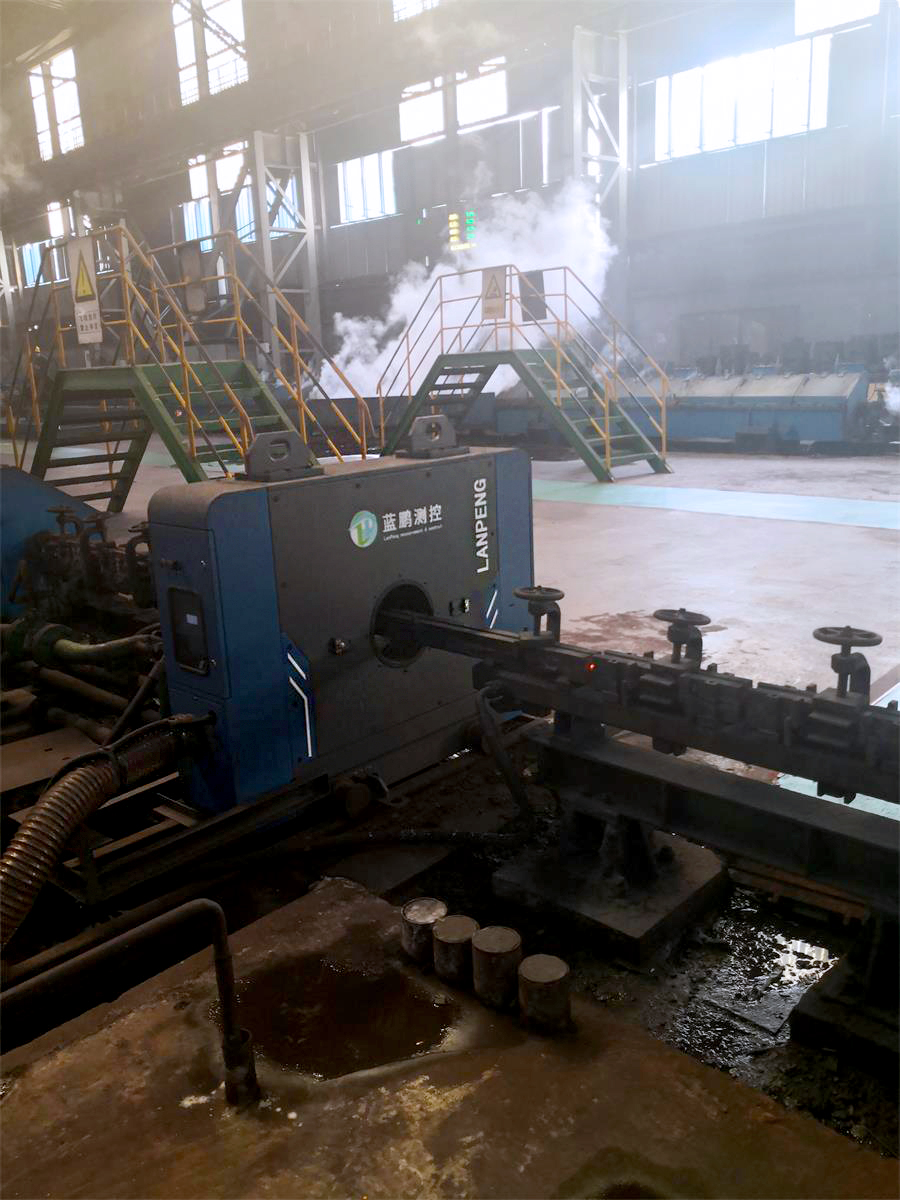

测径仪测量实景部分展示

四台测径仪各司其职，为钢厂的数据检测提供便利，在线测径仪可对圆钢的外径及椭圆度进行检测，也可对螺纹钢的内径、横肋、纵肋等进行检测，更有众多切分测径仪所使用的在线测径仪，技术工程师为工厂量身打造各种测量仪器。
