新品双目测宽仪测量原理 宽厚板材在线检测

发布日期:2023-11-17 16:47
信息摘要:
宽厚板材在线测宽,可采用双目测宽仪,如果采用平行光检测法,有可能会因为倾斜导致测量不准,因此采用 双目测宽仪 进行宽度尺寸的检测。 双目测宽仪测量原理 在利用相机测量宽...
宽厚板材在线测宽,可采用双目测宽仪,如果采用平行光检测法,有可能会因为倾斜导致测量不准,因此采用双目测宽仪进行宽度尺寸的检测。

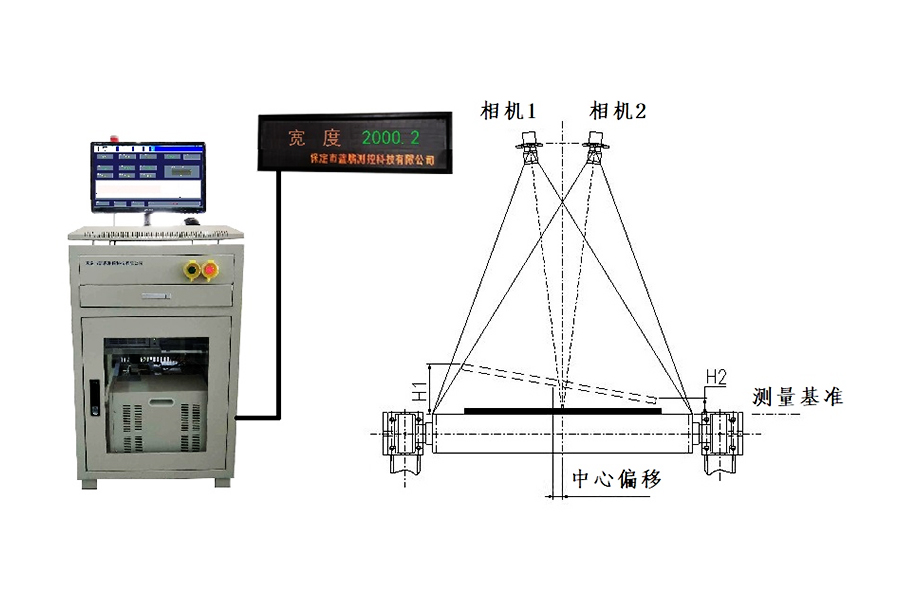

双目测宽仪测量原理
在利用相机测量宽度时,由于单个相机在成像时存在“近大远小”的现象,并且单靠摄入的图像无法知道被测物的距离,所以由被测物的跳动导致的被测物到工业相机之间距离变化,使测量精度难以提高。因此测宽仪需要采用两个相机从不同的角度对被测物同时进行测量,两个工业相机就像人的双眼,可以形成立体视觉,这样就可以得到足够的信息判断被测物的距离,修正和消除距离变化对测量的影响。
双目测宽仪是新研发的一种宽度检测设备,采用立体机器视觉原理检测,利用算法消除倾斜等的影响,完成高精度的尺寸检测。
技术参数
宽度测量范围(mm):500~1000;
宽度测量精度(mm):≤±1;
宽度测量频率(Hz):500;
电源电压(V):AC 220±15%,50Hz;
双目测宽仪同样配置了测控软件系统,对检测的数据进行分析存储,不仅显示测量的宽度尺寸,还绘制宽度尺寸随时间变化的波动图,波动图还具有标称值、上超差、下超差3条标注线,可直观的看到宽度的变化及超差情况。
双目测宽仪是为某大型钢厂研制的测量设备,已被应用于产线中使用,也为其他各种有类似测量需求的板材厂家定制实时在线无损宽度检测设备,包括但不限于双目测宽仪原理的设备。
