在线直线度测量仪

在线直线度测量仪可安装于生产线上,进行非接触式的无损检测,能检测米直线度尺寸,对截面为圆形的产品,进性直线度检测的帮手。

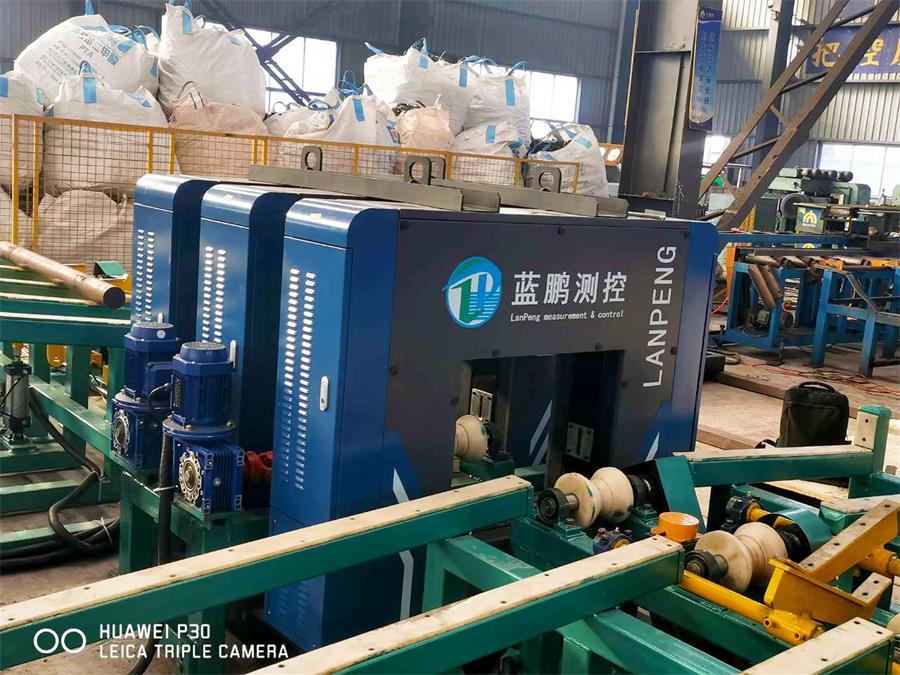

直线度测量仪 (1).jpg

测量方法

在线直线度拟采用我公司的光电测头对矫直后的棒材直线度进行测量。测量时在水平(X轴)和竖直(Y轴)方向上各设置3组测头测量棒材X轴和Y轴方向的边缘位置,相邻两组测头的距离为500mm。

数据采集:被测棒材通过测量仪时,每组测头采集截面的X轴和Y轴方向的位置数据。3组测头共采集同时刻的3组位置数据。


数据计算:系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,利用三角函数即可计算出棒材直线度的实际误差δ。


测头的测量原理

蓝鹏光电测头采用的是CCD成像法测量,CCD成像法是指将被测物放置在物方远心光路系统中进行成像,并利用成像位置的CCD芯片接收成像信息进行尺寸测量的方法。该测量方法的优点主要有两个:一是成像边界清晰,光电信号可以精确到CCD芯片上的1个像元,测量精度较高;二是被测物在物方远心光路(即平行光视场)中沿测头的轴向或径向移动时,成像的大小都没有变化,有利于高精度测量。


发射镜头内置一个点光源,点光源发出的光通过透镜系统后形成准直平行光视场。准直平行光直接射向接收镜头,经过接收镜头内的透镜系统后聚焦,通过位于焦点位置的光阑小孔后在CCD芯片上成像。当视场中通过被测物时,被测物遮挡的部位将在CCD上出现一个边界清晰的阴影。通过阴影的边界位置和阴影的长度W即可测得被测物的位置L。

结语

在线直线度测量仪是一种可定制的测量仪器,更是一种高效、准确的测量设备,能够帮助企业提高产品质量和生产效率。
