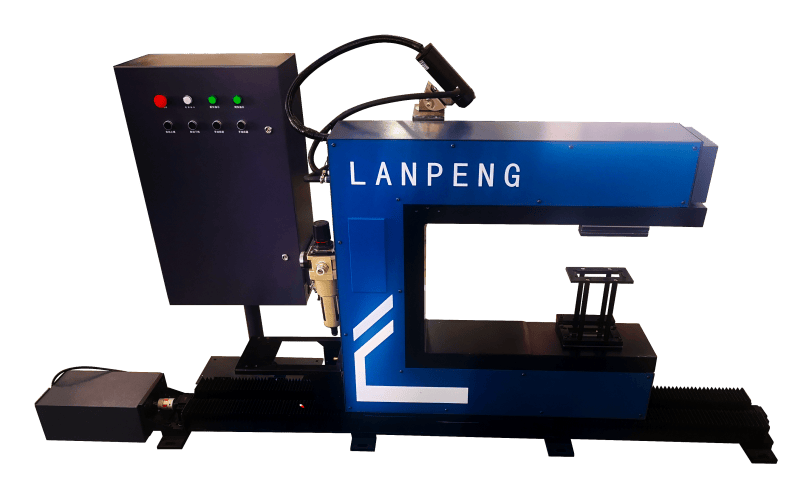

HW01—SY-B系列移动式单点测厚仪

1. 基本原理

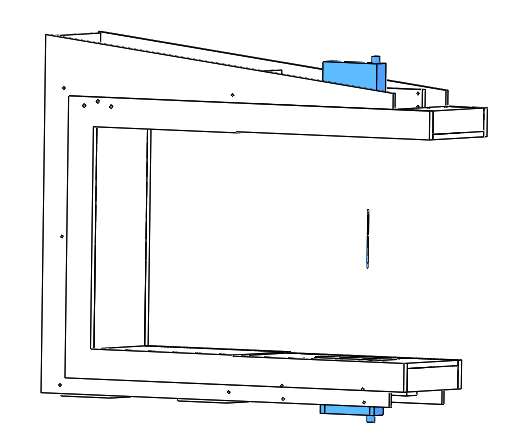

2. 布置形式

采用一体式C型架结构安装上下两个对射的激光位移传感器

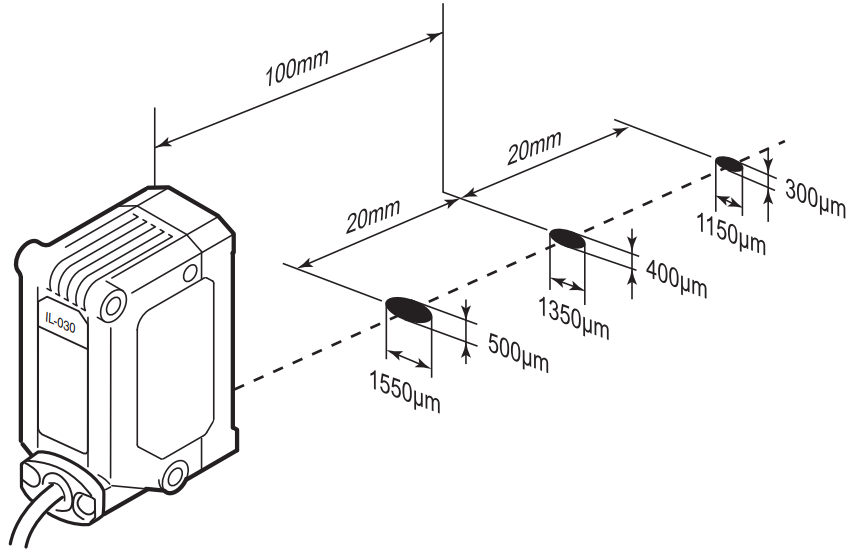

3. 测头传感器

点激光传感器

光源：红色半导体激光

波长: 655 nm (可见光)

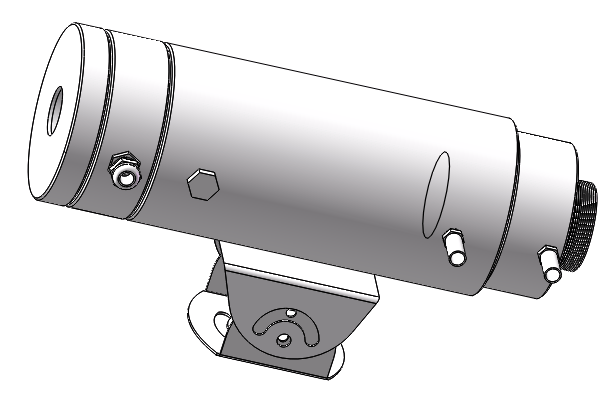

4. 测温部件

设备用于热轧带材产线时，可搭配红外测温仪，可实时监控被测钢材的温度，提高检测准确率，测量温度范围为300～1400℃，测量精度±1%。测温仪外部有冷却水套，接通净环水冷却。

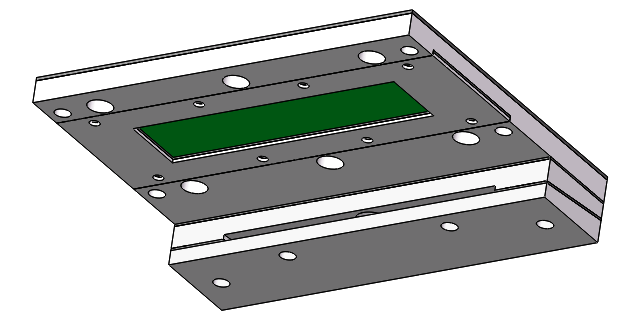

5. 吹扫部件

可搭配视窗吹扫结构对视窗吹扫，可防止灰尘等堆积，延长用户维护周期

6. 拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。

RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

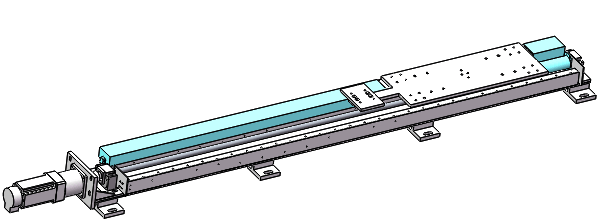

7. 支撑/底座

底座采用滑台形式，可以自定义测量点位置，也可以带动测量部件往复运动形成单点扫描式测量

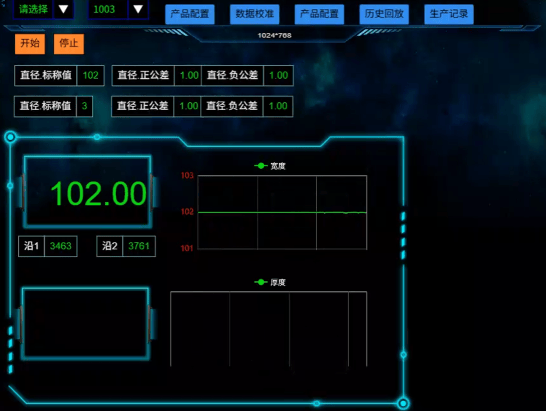

8. 测量界面/功能

采用工控机计算，配备蓝鹏新一代测量软件，操作简单，测量数据一目了然

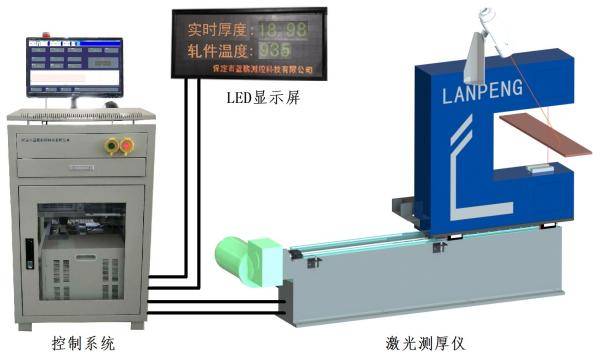

9. 设备整套示意图

10. 适用范围

实时测量小规格热轧带材、有色金属、橡胶、塑料、木板、复合板等产品厚度

11. 功能描述：

1. 显示器显示：测量点的厚度值、测量点的最大值平均值、测量点的最小值平均值等。外置操作按钮，数据外接屏显示，现场操作更方便；

2. 产品参数设置：可设置产品规格及相应的厚度参考值及采样频率等。

3. 系统参数设置功能：可以设置串口、传感器、系统的校零和校准、刷新频率等。

4. 报警功能：当测量值超过设定的公差范围时，自动声光报警。报警为分级报警，测量值超过上限值时红灯闪烁同时声音报警；测量值低于下限值时绿灯或蓝灯闪烁同时声音报警。便于操作人员对不合格品进行分拣。另外，可设定几个点超差进行报警。

5. 数据存储功能：每次测量均保存记录，记录结果保存为Excel连续表单，可分批打印。

6. 校准功能：当测量误差过大时，放入标准量块后校准即可回复功能。

12. 技术参数：

注：设备型号中版本号随技术升级变化，订货型号以合同约定为准。其他型号可定制。
