在线实时测量点面结合、不惧高温/同时测量热轧钢坯的宽度厚度 /可检测板边不规则缺陷

1. 基本原理

2. 布置形式

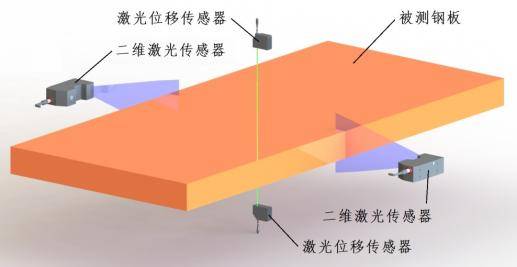

该设备共设置2只二维激光测量传感器和2只激光位移传感器。二维传感器设置在两侧，可根据板材厚度调整传感器之间的间距，间距调整由伺服电机驱动滑台模组实现，调整完成后不需校准即可实现高精度测量。位移传感器固定设置在被测板材的上、下方，测量板材中间点的厚度。

3. 测头传感器

二维激光传感器采用蓝色半导体激光 波长405nm（可见光）

激光位移传感器可根据被测物温度、状态、精度要求等进行选择

4. 冷却循环系统

测头部件搭配冷却循环系统，可有效隔绝热轧被测物的热辐射，保证内部电器元件温度在正常工作范围。

5. 可测边缘数据

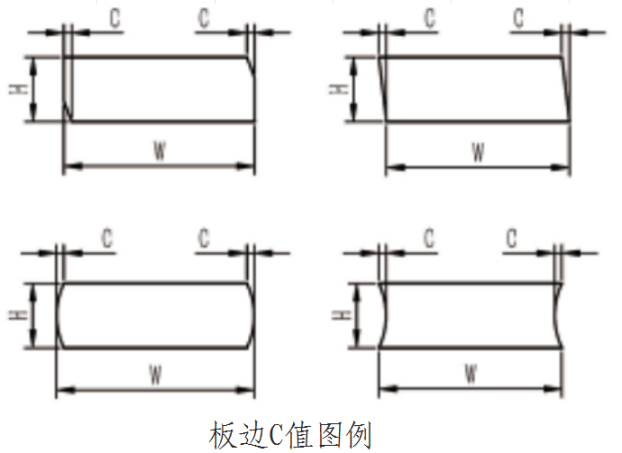

设置在两侧的二维激光测量传感器利用传感器的Z轴数据测量板材宽度，并利用传感器的X轴数据测量板材的边缘厚度，还可以测量不规则板材边缘的C值。为板材的最优化剪切提供数据依据。

6. 拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。

RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

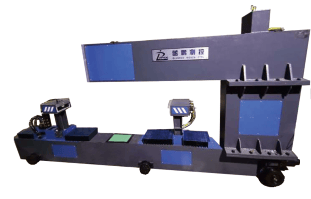

7. 支撑/底座

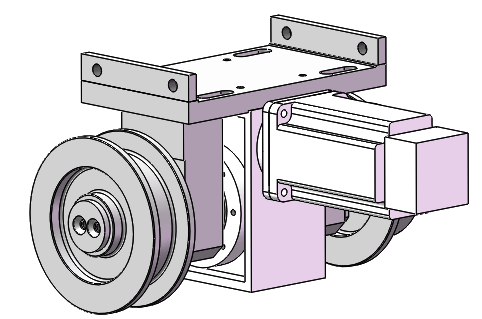

设备底座安装在轨道基础上，搭配驱动轮可实现自动上下线

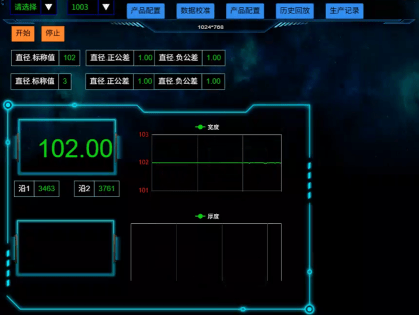

8. 测量界面/功能

采用工控机计算，配备蓝鹏新一代测量软件，操作简单，测量数据一目了然

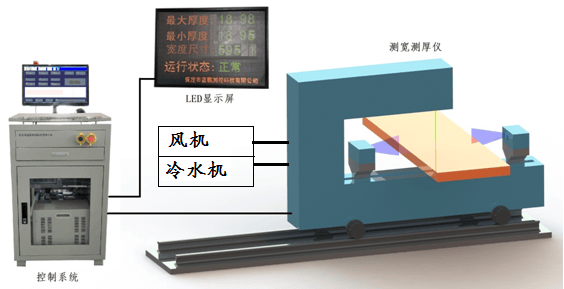

9. 设备整套示意图

10. 适用范围：

冷轧、热轧扁钢、及其它板类件的宽度、厚度即时测量

11. 功能描述：

（1）实时、连续、非接触式测量。

（2）可实时提供钢带的宽度、摆动、跳动、温度等信息。

（3）轧机成品测宽、测厚。

（4）测量曲线显示功能；

（5）数据和历史记录曲线和列表功能；

（6）系统自检、异常报警和排障措施提示功能；

（7）自动标定功能；

（8）远程监控功能；

（9）具备一级PLC及二级数据库接口
